Neuartige Durchstanzbewehrung für Fundamente

Je größer das Gebäude, desto größer sind auch die Querkräfte, die punktartig auf Stahlbetonplatten einwirken. Um ein Durchstanzen der Stütze durch Betonplatten zu verhindern, kommt im Lasteinleitungsbereich der Stützen häufig eine Durchstanzbewehrung, üblicherweise aus Doppelkopfbolzen oder Bügelbewehrung, zum Einsatz. Halfen hat mit der HDB-Z Durchstanzbewehrung nun auch eine Lösung entwickelt, die speziell für die Anwendung in Fundamenten optimiert ist.

Lastkonzentration führt zu erhöhter Beanspruchung

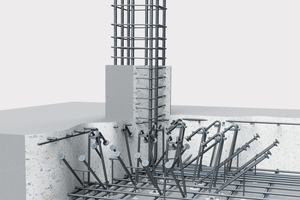

Was für Flachdecken gilt, gilt ebenso für Bodenplatten und Fundamente: Geringe Lasteinleitungsflächen im Bereich von Stützen sorgen für hohe Querkräfte, die auf Decken oder Fundamente einwirken. Die bewährten Doppelkopfanker der HDB-Z sowie die Ankerplatte zwischen den Z-Ankern stellen eine schlupfarme Verankerung im Betonkörper sicher.

Zusätzlich wird durch die

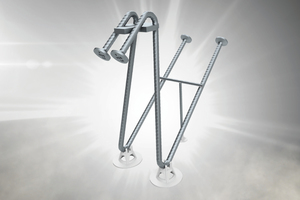

z-förmig optimierte Form der HDB-Z Bewehrung der entstehende Schubriss mehrfach gekreuzt. Dadurch werden die gegenüberliegenden Rissufer effektiv verklammert. Die Widerstände der Bauteile werden im Vergleich zu konventionellen Lösungen deutlich erhöht.

Neue Durchstanzbewehrung spart Zeit und Geld

Bereits mit der bewährten HDB Dübelleiste kann schon ein bis zu 40 % höherer Widerstand gegen Durchstanzversagen als mit herkömmlicher Bügelbewehrung erreicht werden. Mit der neuen HDB-Z wird zudem noch eine erhebliche Tragfähigkeitssteigerung erreicht. Die bis zu 100 % höhere Tragfähigkeit gegenüber einem Fundament ohne Durchstanzbewehrung kann auch dazu genutzt werden, um die Dicke der Fundamente erheblich zu verringern. Das wiederum spart Aushub, Beton und Bauzeit.

Für die Fertigteilbauweise kann durch optimierte Abmessungen der Fundamente zusätzlich eine Reduktion der Transportkosten erzielt werden.

Kostenlose Bemessungssoftware

Wie schon bei der HDB Dübelleiste erfolgt die Bemessung der HDB-Z über die bewährte und nutzerfreundliche HDB-Software. Die Software ermittelt schnell und zuverlässig den statischen Nachweis der Durchstanzbewehrung. Zusätzlich generiert sie automatisch Stücklisten sowie DXF-Dateien zur Implementierung in CAD-Programme. Die HDB-Software kann kostenfrei unter halfen.de heruntergeladen werden.

CONTACT

Halfen GmbH

Liebigstr. 14

40764 Langenfeld/Germany

+49 2173 970-0

www.halfen.com
