Kreuzförmig angeordnete Durchstanzbewehrung – Effektiv oder unzulässig?

Die Anordnung von Dübelleisten als Durchstanzbewehrung in Flachdecken erfolgt in  Deutschland strahlenförmig. Eine im Grundriss  kreuzförmige Anordnung der Bewehrungselemente, wie sie zur besseren Einbaubarkeit in  Nordamerika praktiziert wird, ist in Deutschland  unzulässig. Schubunbewehrte Bereiche in den Ecken der Kreuze reduzieren den Durchstanz-
widerstand gegenüber Durchstanzpunkten mit  vollflächiger Bewehrungsanordnung.

Die Filigran-Durchstanzbewehrung aus  verschweißten räumlichen Bewehrungselementen wird in teilweise vorgefertigten Elementdecken mit Gitterträgern parallel hierzu  eingebaut [1]. Diese Anordnung ist sehr einbaufreundlich. Jedoch sind hierbei nicht alle tragenden Streben der Durchstanzbewehrung optimal zur Stütze geneigt.

Die Effizienz der Filigran-Durchstanzbewehrung wird durch eine  kreuzförmige Anordnung mit zur Stütze geneigten Bewehrungselementen erhöht. Bei einer solchen orthogonalen Anordnung bleibt  im Gegensatz zur strahlenförmigen Anordnung der einfache Einbau sowohl der Durchstanzbewehrung als auch der oberen Biegezug-

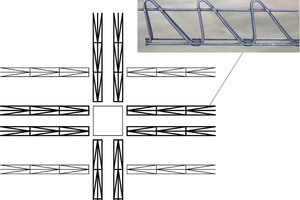

bewehrung erhalten. Größere schubunbewehrte Bereiche werden vermieden, indem zusätzliche Bewehrungselemente neben der Kreuzform eingebaut werden (Abb. 1). Bauteilversuche mit dieser Anordnung zeigen höchste Durchstanzwiderstände [2]. Die europäische Beurteilung ETA-13/0521 [3] belegt bei dieser Bewehrungsanordnung eine Erhöhung des Durchstanzwiderstandes gegenüber Platten ohne Schubbewehrung mit dem Faktor 2,1. Diese einbaufreundliche Variante bietet  sich für den Einsatz im Ortbeton an.

References / Literatur
[1] Furche, J.; Bauermeister, U.: Elementbauweise mit Gitterträgern. In: Beton-Kalender 2021. Bergmeister, K.; Wörner, J.-D.; Fingerloos, F. (Hrsg.)
[2] Schmidt, P.; Furche, J.; Bauermeister, U.: Orthogonale Anordnung der Filigran-Durchstanzbewehrung. Beton- und Stahlbetonbau 114(2019), Heft 7, S. 495-504.
[3] ETA-13/0521, Europäische Technische Bewertung für Filigran-Durchstanzbewehrung FDB, Deutsches Institut für Bautechnik (DIBt).
