Betonelemente auf Basis einer CO₂-arm
erzeugten Bindermatrix

Figure: Seiffarth, Hohmann, Kaps

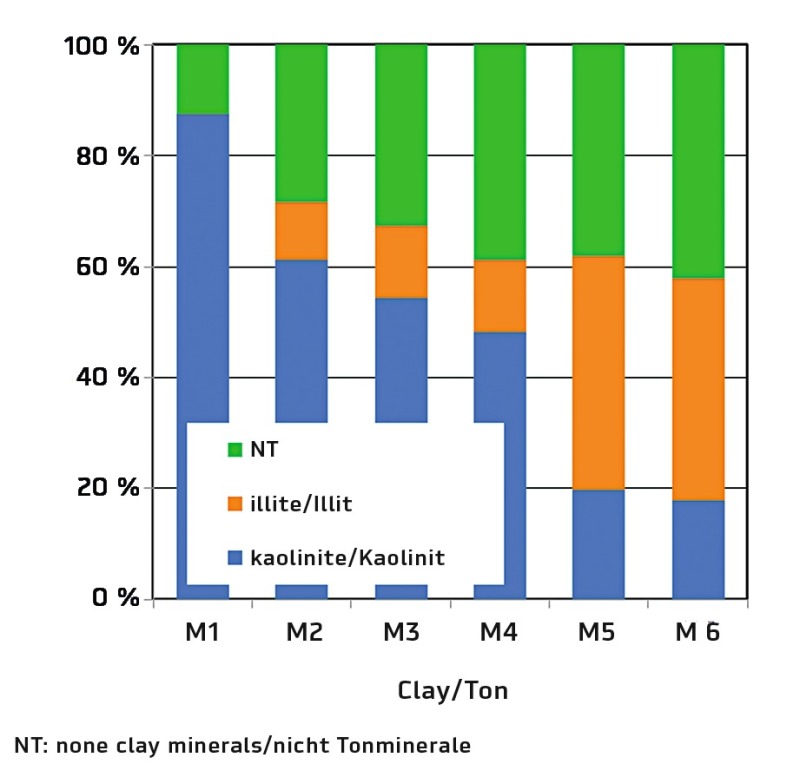

Tonmineral-Anteile der Tonrohstoffe in M.-%

Figure: Seiffarth, Hohmann, Kaps

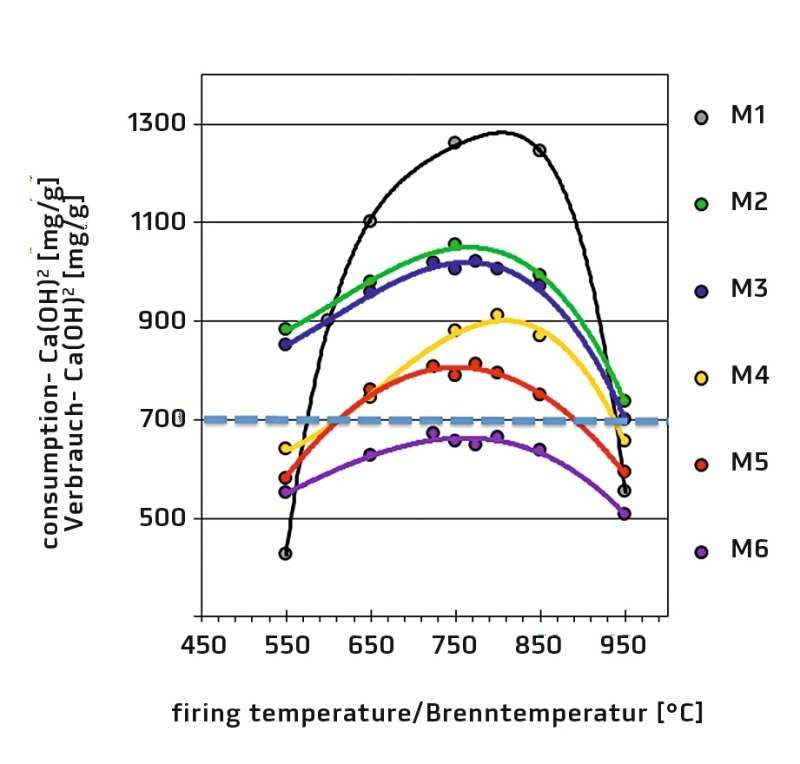

Puzzolanität (Chapelle-Test) der MetaTone nach thermischer Aktivierung bei Temperaturen zwischen 550 und 950 °C

Figure: Seiffarth, Hohmann, Kaps

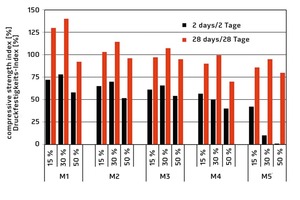

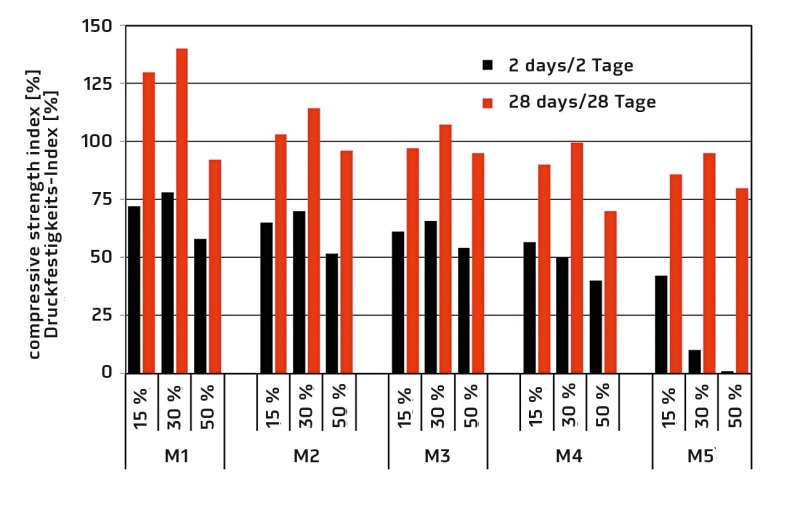

Aktivitäts-Index der Normprismen mit Zementersatz durch 15, 30 oder 50 M.-% MetaTon (M1‑M5), M6 nicht dargestellt wegen zu geringer Puzzolanität

Figure: Seiffarth, Hohmann, Kaps

Figure: F. C. Nüdling Betonelemente

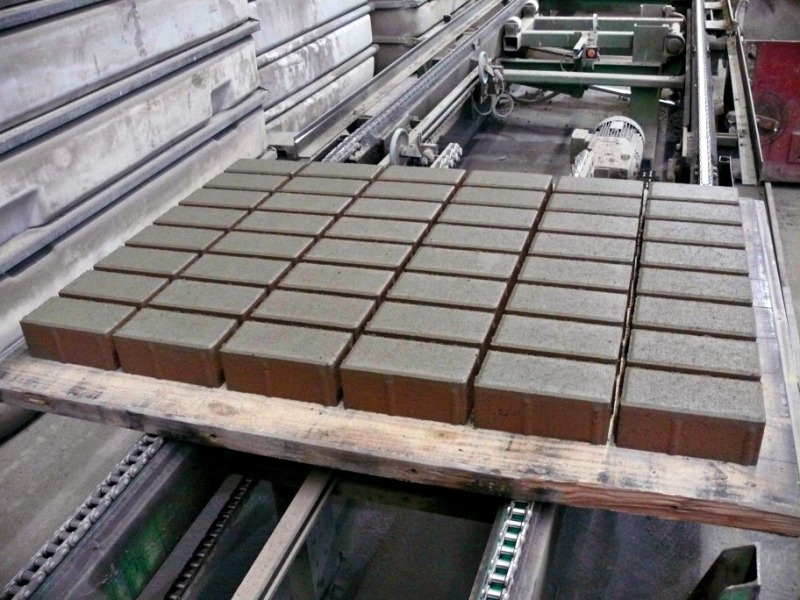

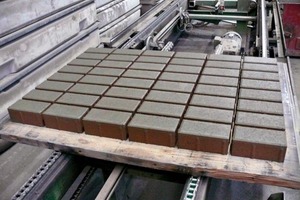

Entschalte Pflastersteine (Kernbeton mit 100 M.-% MetaTon M4, Vorsatzbeton mit 100 M.-% Zement CEM II A-S/42,5 R)

Figure: F. C. Nüdling Betonelemente

Figure: Seiffarth, Hohmann, Kaps

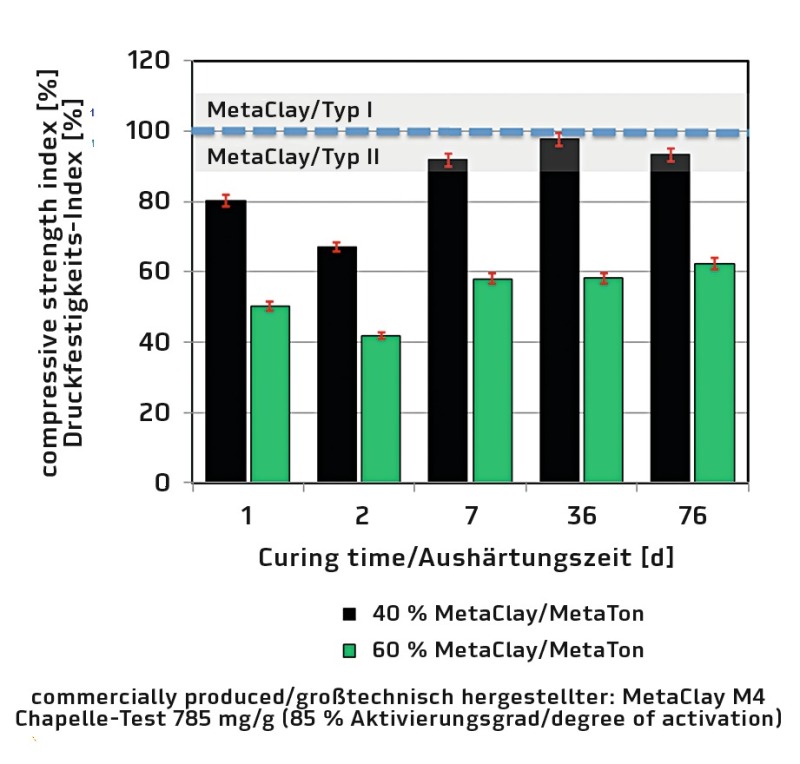

Aktivitäts-Index der Normprismen mit Zementersatz durch 40 oder 60 M.-% MetaTon M4 großtechnisch hergestellt

Figure: Seiffarth, Hohmann, Kaps

Torsten Seiffarth

1995 bis 2001 Bauingenieurstudium (Umwelttechnik) an der Bauhaus-Universität Weimar, Abschluss als Dipl.-Ing.,
seit 2001 zunächst Stipendiat und danach wissenschaftlicher Mitarbeiter an der Professur Bauchemie der Bauhaus-Universität Weimar; 2013 Promotion bei Prof. Dr. Christian Kaps, Bauhaus-Universität Weimar; Arbeitsschwerpunkt: Entwicklung und Charakterisierung von alternativen anorganischen Bindemitteln auf Basis thermisch und chemisch modifizierter Alumosilicate. Contact:

Marc Hohmann

1992 Abschluss des Studiums der Fachrichtung Baustoffe an der Ingenieurschule für Baustofftechnologie Apolda; 1994 Abschluss Studiengang Steine und Erden an der Technischen Fachhochschule Georg Agricola für Rohstoff, Energie und Umwelt zu Bochum; 1998 bis 2013 Mitarbeiter an der Professur Bauchemie der Bauhaus-Universität Weimar; seit 2013 wissenschaftlicher Mitarbeiter am Institut für Angewandte Bauforschung Weimar gGmbH auf dem Gebiet der keramischen Roh- und Werkstoffe.

Christian Kaps

1966 bis 1971 Studium der Chemie an der Friedrich-Schiller-Universität Jena; 1978 Promotion zum Dr. rer. nat.; 1989 Promotion zum Dr. sc. nat.; Professur für Anorganische und Glaschemie im FB Werkstofftechnik (FH Jena); 1998 Ernennung zum Universitätsprofessor an der Bauhaus-Universität Weimar; Lehrbeauftragter für Umwelt-Radiochemie an der Universität Jena und für Werkstoffe des Bauwesens an der FH Jena; seit 2010 Kuratoriumsmitglied des Fraunhofer-Instituts für Keramische Technologien und Systeme (IKTS).
Arbeitsschwerpunkte (unter anderen): Kondensationsreaktionen in mineralischen Bindersystemen und Schadsalz- bzw. Wassertransport in porösen Baustoffsystemen.

Die Herstellung von Zement verursacht hohe CO2-Emissionen, mit Auswirkungen auf die Umweltbilanz von Beton. In einem Forschungsprojekt wurde Zement durch MetaTon ersetzt und ein marktfähiger Betonpflasterstein entwickelt.

Die Erzeugung des Bindemittels Zement ist durch Prozesstemperaturen von über 1.300 °C und hohe CO₂-Emissionen gekennzeichnet, die zu etwa 60 % auf die Entsäuerung des Kalksteins zurückzuführen sind [1]. Die Emissionen verschlechtern die CO₂-Bilanz und in der Folge das Vermarktungspotenzial von Baustoffen wie Beton, die Zement als Bindemittel nutzen.

Deshalb wird seit einigen Jahren mit großem Interesse der Einsatz von thermisch aktivierten Tonen oder MetaTonen als alternatives Bindemittel in zementären Baustoffen verfolgt. MetaTone werden auf Basis von kalkarmen, tonmineralhaltigen Rohstoffen...
