Effiziente Betonfertigteilproduktion auf Stahlpaletten bei Birkenmeier in Breisach
Die Birkenmeier Fertigteile GmbH betreibt seit 2023 eine hochautomatisierte Umlaufanlage für die Herstellung von Produkten für den Garten- und Landschaftsbau. Auf Stahlpaletten werden täglich designorientierte Betonfertigteile mit höchsten Ansprüchen an Ästhetik, Maßhaltigkeit und Oberflächenqualität produziert.
Eine Umlaufanlage mit Stahlpaletten stellt derzeit das effizienteste Produktionssystem in der Betonfertigteilindustrie dar. In diesem System bewegen sich die Stahlpaletten vollautomatisch von Station zu Station, wodurch ein kontinuierlicher und präziser Fertigungsablauf gewährleistet wird.

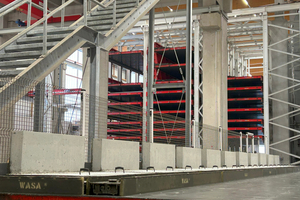

Die Birkenmeier Fertigteile GmbH mit Sitz in Breisach, Deutschland, betreibt seit 2023 eine hochautomatisierte Umlaufanlage, die speziell für die Herstellung von Produkten für den Garten- und Landschaftsbau konzipiert wurde. Auf Stahlpaletten werden täglich unterschiedlichste Produkte gefertigt – nicht wie üblich Wand- oder Deckenelemente, sondern designorientierte Betonfertigteile mit höchsten Ansprüchen an Ästhetik, Maßhaltigkeit und Oberflächenqualität.
Die große Variantenvielfalt, wechselnde Produktabmessungen und die präzisen Toleranzanforderungen machten die Entwicklung eines neuartigen, flexiblen Schalungssystems erforderlich, das eine wirtschaftliche und reproduzierbare Fertigung dieser anspruchsvollen Produkte ermöglicht.
Während der Konzeptphase suchten die Birkenmeier Fertigteile GmbH und ihre Projektpartner nach einer geeigneten Lösung für die komplexen Anforderungen an das neue Schalungssystem. Auf den Betontagen 2022 in Neu-Ulm stießen sie dabei auf eine innovative Lösung aus dem Bereich Wasa Shuttering. Damit bot sich erstmals ein System an, das den besonderen Anforderungen der variantenreichen und designorientierten Betonfertigteilproduktion bei Birkenmeier gerecht werden konnte. Basierend auf einer umfassenden Bedarfsanalyse entstanden dabei sieben unterschiedliche Werkzeughöhen in Größen von 80 mm bis 200 mm Höhe sowie variable Längen zwischen 450 mm und 3.500 mm.

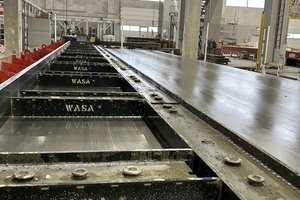

Für die PU-Beschichtung wurden in der hauseigenen CAD-Konstruktionsabteilung von Wasa beheizten Aluminiumwerkzeuge entwickelt und mit der hauseigenen CNC-Fräse hergestellt. Der zu beschichtende Stahl-Seitenabsteller sowie die schaltbare Magnetbox stammen aus der Entwicklung und Fertigung von der Firma Ratec in Hockenheim.
Wasa Shuttering System
Das Wasa Shuttering System für die Birkenmeier-Umlaufanlage erfüllt eine Vielzahl anspruchsvoller technischer und funktionaler Anforderungen. Sie gewährleisten eine saubere und filigrane Fasenabbildung und sind robotertauglich sowie beidseitig betonierbar, was einen flexiblen Einsatz im automatisierten Produktionsprozess ermöglicht. Durch eine vertikale Komprimierung zum Schalungstisch und zur Anschlussschalung wird eine perfekte Abdichtung der Betonkavität erreicht, wodurch ein Unterlaufen des Betons während des Verdichtungsprozesses ausgeschlossen wird.
Die PU-Schalhaut bietet hohe Temperatur-, mechanische und chemische Beständigkeit im gesamten Fertigungsprozess und überzeugt durch Langlebigkeit der Beschichtung. Dank der beweglichen Konstruktion von Ratec lassen sich auch Produkte mit allseitiger Fase bruchfrei ausschalen.

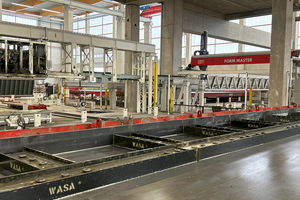

Wasa Shuttering ist ein universell einsetzbares Längs- und Querabstellersystem und sorgt für die zusätzliche sowie notwendige Flexibilität für verschiedene Produktabmessungen. Zudem ist die Stahlkonstruktion so konzipiert, dass sie mit Wasserstrahlen gereinigt und neu beschichtet werden kann – ein wichtiger Beitrag zur Nachhaltigkeit durch die Möglichkeit eines Schalungskreislaufs aus gebrauchten und runderneuerten Elementen.
Die lagerfähige Konstruktion ermöglicht eine geordnete Aufbewahrung im Schalungsmagazin, während eine RFID-basierte Verfolgung eine transparente und effiziente Verwaltung innerhalb des gesamten Systems sicherstellt.
Wasa Release
Durch den Einsatz von Wasa Release konnten die Standzeiten der PU-beschichteten Schalungen deutlich verlängert werden. Zu Projektbeginn im Jahr 2023 war das Produkt noch nicht verfügbar; erst ab 2025 wurde es in die Produktionsprozesse bei Birkenmeier integriert – mit dem Ergebnis, Betonprodukte in höchster Sichtbetonqualität, frei von Luftporen und Schlieren, herstellen zu können.
Ein weiterer Vorteil von Wasa Release ist seine zuverlässige Haftung auf vertikalen als auch horizontalen Flächen. Gerade für Betonprodukte, die in aufrechter Position gefertigt werden, ist dies ein entscheidender Faktor. Zudem bietet die Wasa-Emulsion einen wirksamen Korrosionsschutz.
Auch unter erhöhten Temperaturen bleibt die volle Funktionalität des Trennmittels erhalten: Selbst bei Wärmebehandlungsverfahren von bis zu 70 °C zeigt Wasa Release keinerlei Einschränkungen und gewährleistet sehr gute Entformbarkeit der Betonsteinprodukte. Wasa empfiehlt eine Entformung der Betonprodukte innerhalb von 24 Stunden nach Betonage und 30 ml Trennmittel für 1 m² Fläche. Weitere Informationen zu Wasa Release sind in der Ausgabe Concrete 26 von Wasa erhältlich.
