Verfahren und Vorrichtung zur Herstellung von Bodenbelagselementen aus Beton sowie Bodenbelagselement aus Beton

(10) DE 10 2020 134 667 A1

(22) 22.12.2020

(43) 23.06.2022

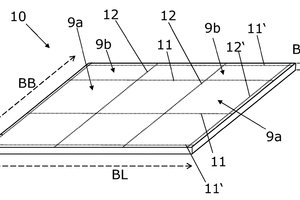

(57) Beschrieben wird ein Verfahren zum Herstellen von Bodenbelagselementen (1, 1‘) aus Beton, insbesondere zum Herstellen von Beton-Pflastersteinen oder Betonplatten. Bei dem Verfahren wird zunächst mittels einer Pflastersteinmaschine (20) ein Betonrohblock (10) maschinell gefertigt, wobei der Betonrohblock (10) als ein zumindest eine Kernbetonschicht (2) und zumindest eine Vorsatzbetonschicht (3) aufweisender Schichtbetonblock gefertigt wird und dazu zunächst ein Kernbeton in eine bei der Pflastersteinmaschine (20) vorgesehene Grundschalungsform (21) eingefüllt und verdichtet wird. Anschließend wird ein Vorsatzbeton auf den verdichteten Kernbeton nachgefüllt und ebenfalls verdichtet und schließlich werden der Kern- und Vorsatzbeton ausgehärtet. Der Betonrohblock (10) wird in einem Rohformat gefertigt, das größer ist als ein Format der herzustellenden Bodenbelagselemente (1, 1‘), wobei der Betonrohblock (10) eine Blockbreite (BB) und eine Blocklänge (BL) aufweist, die jeweils einem Vielfachen einer Breite (B) und Länge (L) der herzustellenden Bodenbelagselemente (1,1‘) entspricht. Der Betonrohblock (10) wird in einer Blockdicke (BS) gefertigt, die im Wesentlichen einer Dicke (d) der herzustellenden Bodenbelagselemente (1, 1‘) entspricht. Bei dem Verfahren wird zur Gewinnung der Bodenbelagselemente (1, 1‘) aus dem vollständig ausgehärteten Betonrohblock (10) durch maschinelles Trennen mittels einer bereitgestellten Trennvorrichtung (24) eine Vielzahl separierter Bodenbelagselemente (1, 1‘) herausgetrennt. Dazu wird der ausgehärtete Betonrohblock (10) wenigstens entlang längs und quer verlaufender Trennlinien (11, 12) getrennt, wobei zum Trennen des Betonrohblocks (10) mittels der Trennvorrichtung (24) eine Anzahl und/oder ein Verlauf der jeweiligen längs und quer verlaufenden Trennlinien (11, 12) nach Bedarf eingestellt wird, um die Vielzahl der Bodenbelagselemente (1) in gewünschtem Format zu erzeugen.

(71) Godelmann GmbH & Co. KG, 92269 Fensterbach, DE
