Variable Schalung zur Produktion von Trafokompaktstationen
Im Herbst 2018 hatte Ratec bereits an einen deutschen Versorgungs- und Transformatorenstationsbauer eine hochvariable Schalung zur Herstellung von Trafokompaktstationen geliefert. Sie erlaubt dem Kunden die Herstellung ganz unterschiedlicher Stationstypen. Mitte März 2019 erhielt Ratec den Folgeauftrag zu Konzeption und Bau einer ähnlichen Schalungslösung für einen weiteren Standort des Kunden, die Ende Juli ausgeliefert wurde.
Auch diese Modulschalung ist sehr variabel ausgelegt. Sie kann zur Herstellung von Stationen mit zwei unterschiedlichen Außenlängen (3,10 und 3,60 m) und Außenhöhen (2,59 und 2,84 m) eingesetzt werden, während die Außenbreite einheitlich 2,41 m beträgt. Die Länge wird über ein Passstück variiert, das zwischen die beiden Kernhälften montiert wird. Die Höhe wird durch den Einsatz von aufbaubaren Bodenschalungen realisiert.
Hohe Maßgenauigkeit und Langlebigkeit
Anders als beim Vorgängerprojekt kommen bei dieser Schalung weniger individuelle Aufsätze zum Einsatz. Lediglich die Innenwände der Stationen variieren, sie werden mithilfe speziell darauf zugeschnittener Einsätze für den Kern produziert. Insgesamt stehen dem Kunden für die Stationsvarianten zweimal drei wechselbare Einsätze zur Verfügung, die per Kran eingesetzt und anschließend hydraulisch verspannt werden. Somit ist der Aufwand für den Wechsel von Aufsätzen bei diesem Schalungstyp geringer als beim ersten Typ – allerdings ist das immer stark abhängig von der Anzahl der Stationstypen, die mit einer Schalung produziert werden sollen. Zusammen mit den je zwei Längen- und Höhenoptionen deckt die Schalung insgesamt zwölf verschiedene Stationsvarianten ab.

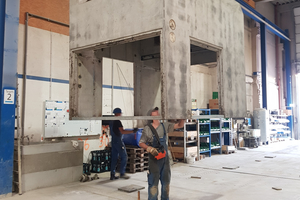

Für das Ausschalen ist erneut eine Aushebeschräge vorhanden, das heißt, die Wände sind leicht konisch ausgebildet. Zum Abheben wird die Bodenschalung hydraulisch rund 10 cm angehoben. Insgesamt verfügt die Bodenschalung über 60 t Abhebekraft, die über vier Zylinder übertragen wird. Auch diese Schalung ist wieder mit Rüttlern ausgestattet, die bei Normal- und Waschbeton zum Einsatz kommen und 14 kN Rüttelkraft einbringen.
Der Folgeauftrag belegt einmal mehr das hohe Vertrauen der Kunden in die Kompetenzen von Ratec und in die Zuverlässigkeit einer qualitativ hochwertigen Verarbeitung eines Produkts ‚Made in Germany‘, was sinnbildlich für Maßgenauigkeit und Langlebigkeit der Schalung steht.
