Tragverhalten von Wandelementen mit dämmstoffintegrierten Schalungsankern

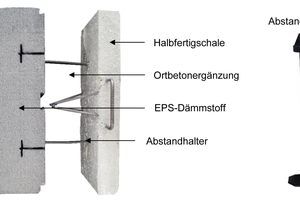

1 Darstellung des IF-Wandsystems nach [4] im Bauzustand und des Abstandhalters Figure: TU Kaiserslautern
1 Darstellung des IF-Wandsystems nach [4] im Bauzustand und des Abstandhalters
Figure: TU Kaiserslautern
2 Beanspruchung des IF-Wandsystems im Lastfall Frischbetondruck Figure: TU Kaiserslautern
2 Beanspruchung des IF-Wandsystems im Lastfall Frischbetondruck
Figure: TU Kaiserslautern
3 Versuchsaufbau und Last-Verformungsdiagramm der zentrischen Auszugversuche der Abstandhalter aus dem Wärmedämmstoff bei einer nominellen Einbindetiefe von 80 mm Figure: TU Kaiserslautern
3 Versuchsaufbau und Last-Verformungsdiagramm der zentrischen Auszugversuche der Abstandhalter aus dem Wärmedämmstoff bei einer nominellen Einbindetiefe von 80 mm
Figure: TU Kaiserslautern
4 Einzel- und Mittelwerte der Bruchlast der zentrischen Auszugversuche am Abstandhalter aus dem Wärmedämmstoff bei unterschiedlichen Einbindetiefen Figure: TU Kaiserslautern
4 Einzel- und Mittelwerte der Bruchlast der zentrischen Auszugversuche am Abstandhalter aus dem Wärmedämmstoff bei unterschiedlichen Einbindetiefen
Figure: TU Kaiserslautern
6 Darstellung der Probekörper und des Versuchsaufbaus Figure: TU Kaiserslautern
6 Darstellung der Probekörper und des Versuchsaufbaus
Figure: TU Kaiserslautern
7 Gemessener Frischbetondruck über die Bauteilhöhe für alle Verdichtungsvorgänge und Vergleich mit dem Frischbetondruck nach DIN 18218 [6] Figure: TU Kaiserslautern
7 Gemessener Frischbetondruck über die Bauteilhöhe für alle Verdichtungsvorgänge und Vergleich mit dem Frischbetondruck nach DIN 18218 [6]
Figure: TU Kaiserslautern

In diesem Beitrag wird ein mehrschichtiges Wandsystem vorgestellt, bei dem die Vorsatzschale eines kerngedämmten Elementwandsystems durch das Putzsystem eines WDVS substituiert wird. Im Bauzustand übernehmen im Wärmedämmstoff verankerte Abstandhalter die Funktion als Schalungsanker. Die Vorteile der reduzierten Vorsatzschalendicke und der Halbfertigteilbauweise werden hierbei kombiniert.

Steigende thermische und akustische Anforderungen an Außenwandsysteme bedingen zunehmend einen mehrschichtigen Wandaufbau. Wandelemente aus Betonfertigteilen, die diese Anforderungen erfüllen, sind unter anderem Sandwichwände, kerngedämmte Elementwände und monolithische Fertigteilwände mit einem in situ angebrachten Wärmedämmverbundsystem (WDVS). Im Endzustand weisen die Systeme einen dreischichtigen Aufbau aus Tragschale, innenliegender Wärmedämmung und Wetterschutzschicht auf. Bei dem in diesem Beitrag vorgestellten Wandsystem handelt es sich um ein kerngedämmtes Elementwandsystem, bei dem...
