Selbstverdichtender Beton
für massige Bauteile

Figures: W. Hermerschmidt

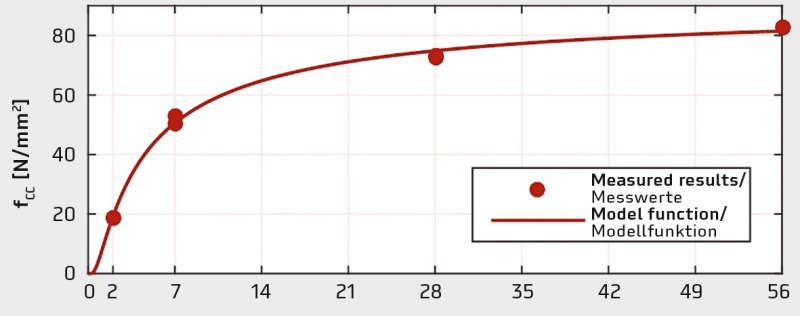

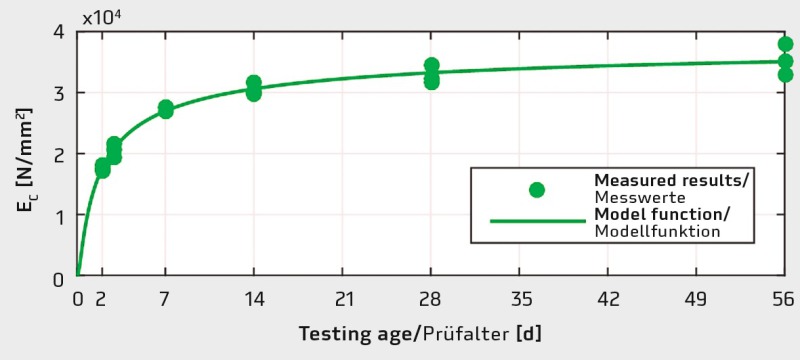

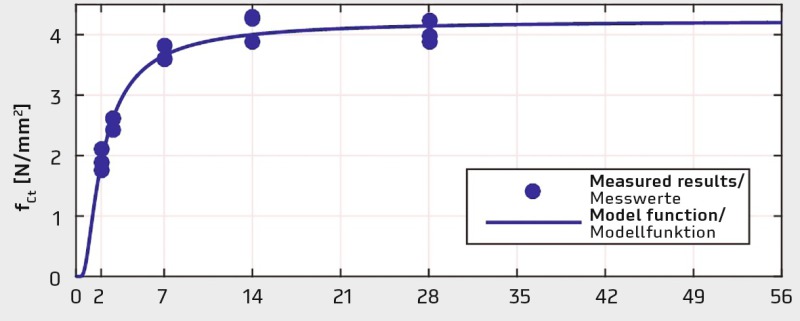

Zeitliche Entwicklung der mechanischen Eigenschaften (Druckfestigkeit f_cc, zentrische Zugfestigkeit f_ct und Elastizitätsmodul E_c)

Figures: W. Hermerschmidt

Figure: I. Marquardt

Gleichmäßiges Ansteigen des Betonspiegels in der Probewand

Figure: I. Marquardt

Figures: I. Marquardt

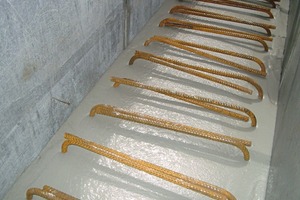

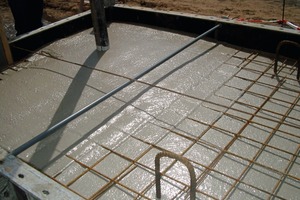

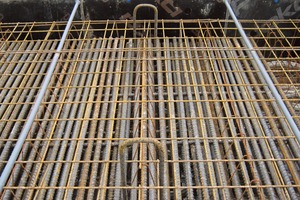

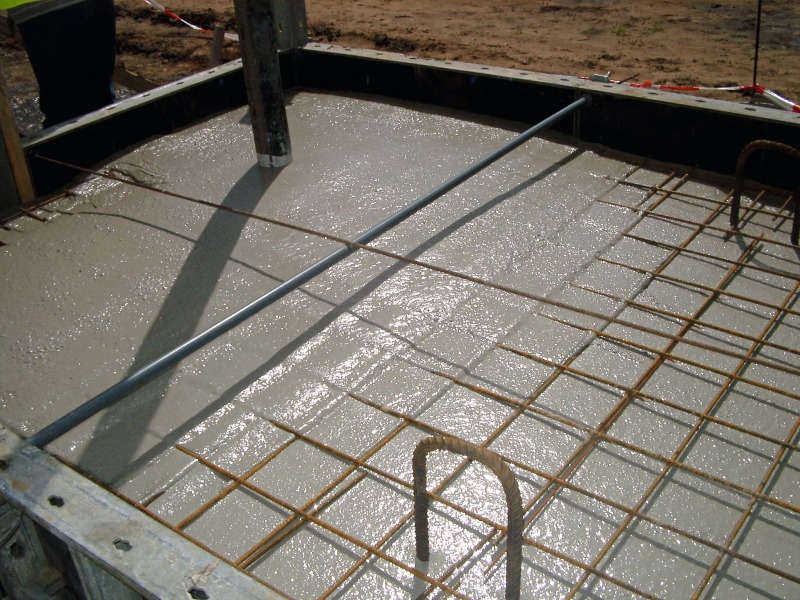

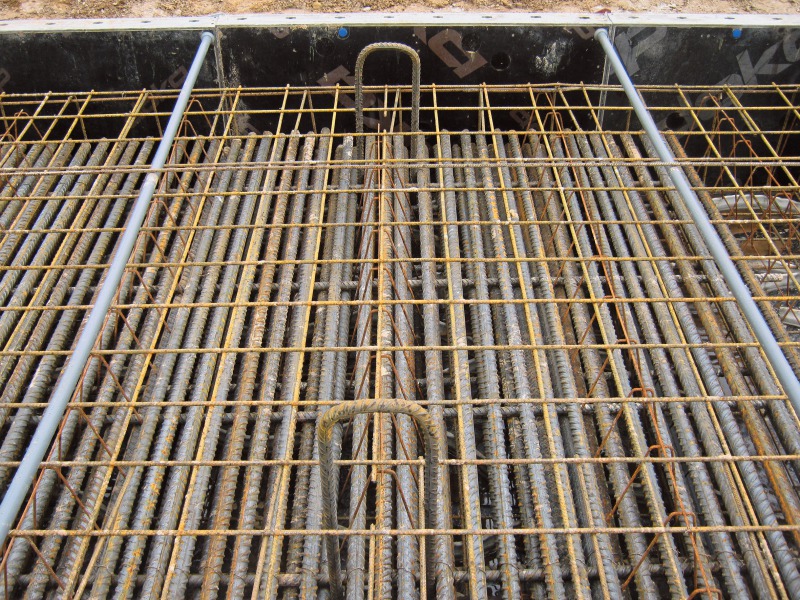

Vorbereitete Probeplatte mit Bewehrung und Einbau des SVB

Figures: I. Marquardt

Figure: I. Marquardt

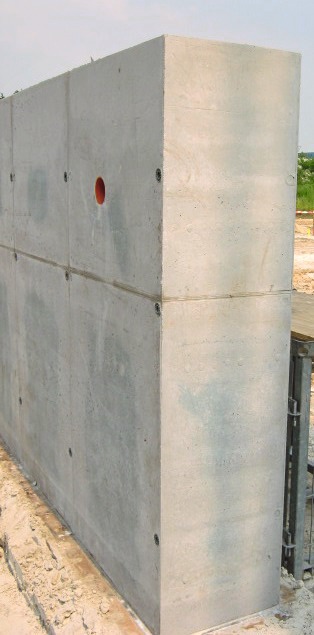

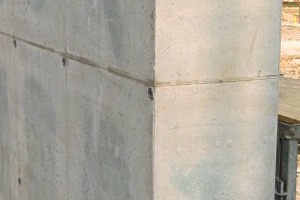

Ausgeschalte Probewand

Figure: I. Marquardt

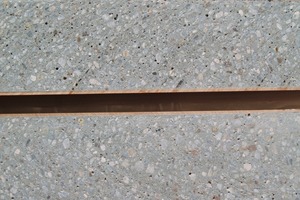

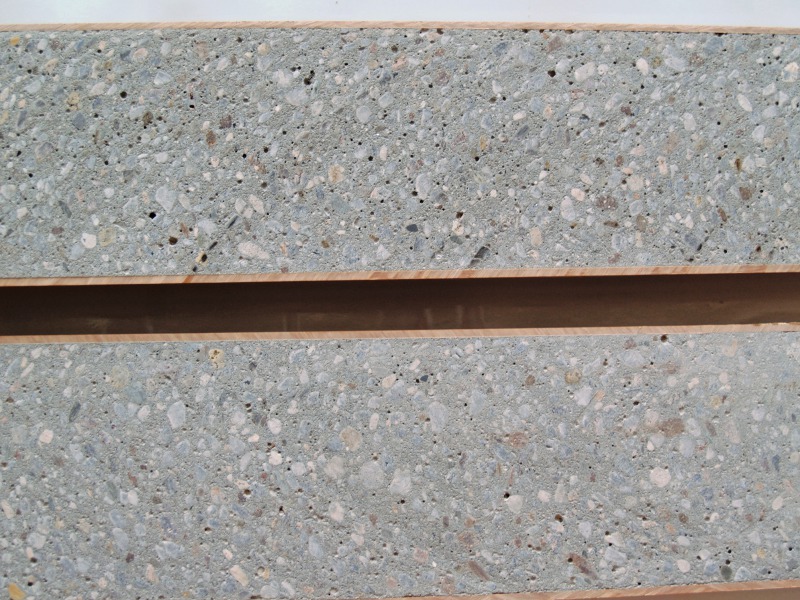

Gesägte Proben ohne Anzeichen von Segregation

Figure: I. Marquardt

Figure: W. Hermerschmidt

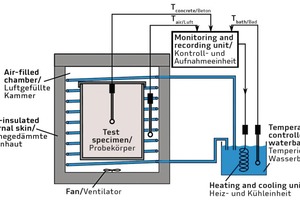

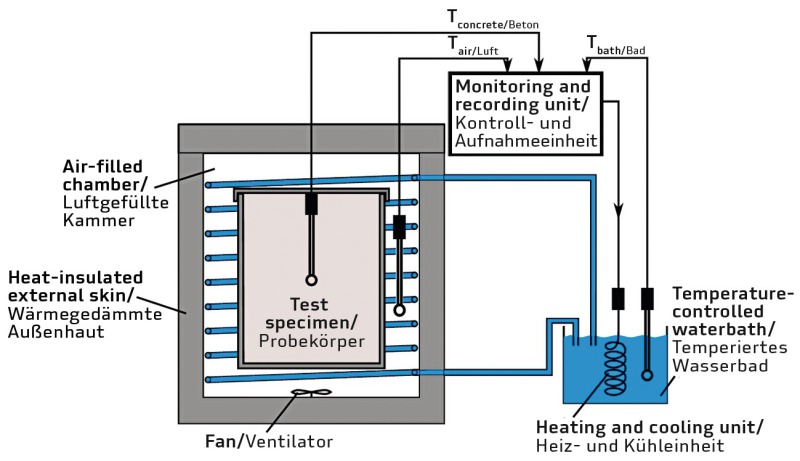

Adiabatisches Betonkalorimeter (Prinzipskizze)

Figure: W. Hermerschmidt

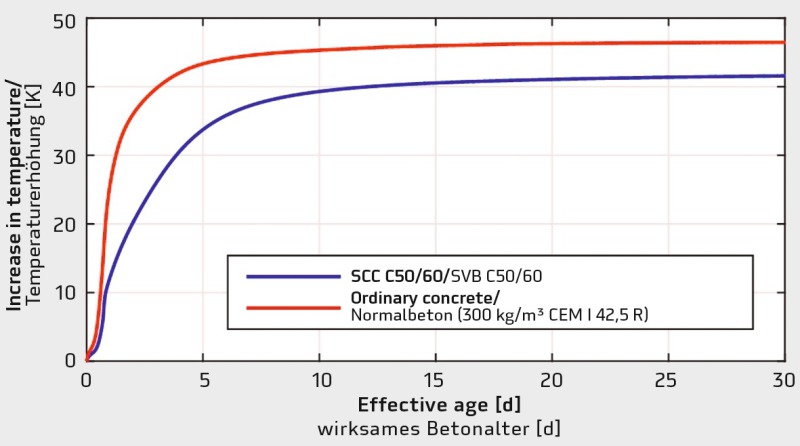

Im adiabatischen Betonkalorimeter gemessene Temperaturentwicklung des entwickelten SVB im Vergleich zu einem mit Portlandzement hergestellten Normalbeton

Figure: W. Hermerschmidt

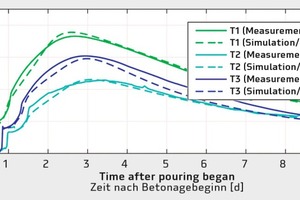

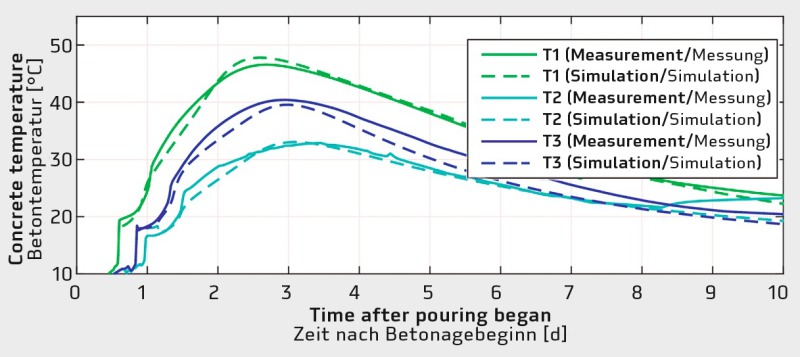

Gemessene Temperaturentwicklung im Bauteil an verschiedenen Messpunkten und Vergleich mit rechnerisch prognostizierten Temperaturverläufen

Figure: W. Hermerschmidt

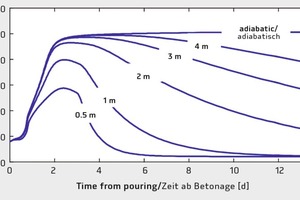

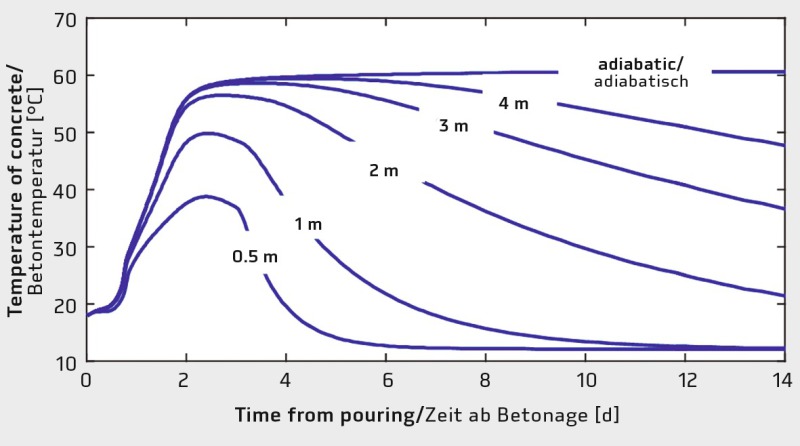

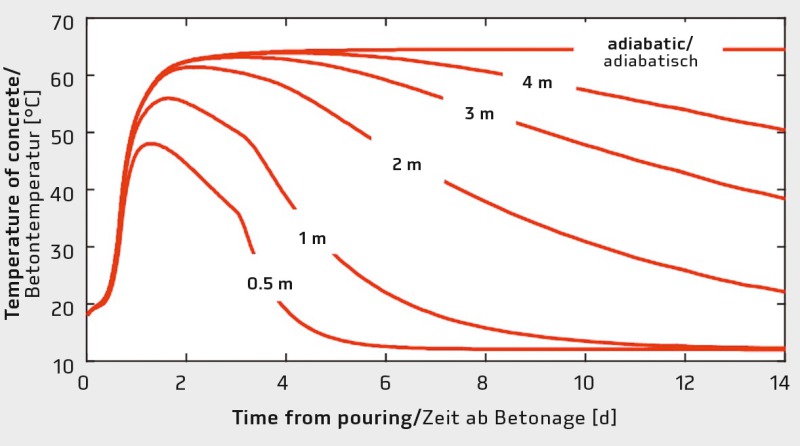

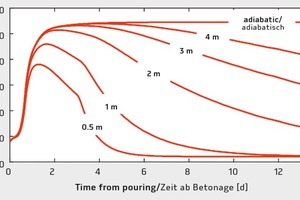

Berechnete Temperaturentwicklung im Bauteil für SVB (links) und Normalbeton mit Portlandzement (rechts) bei verschiedenen Bauteildicken

Figure: W. Hermerschmidt

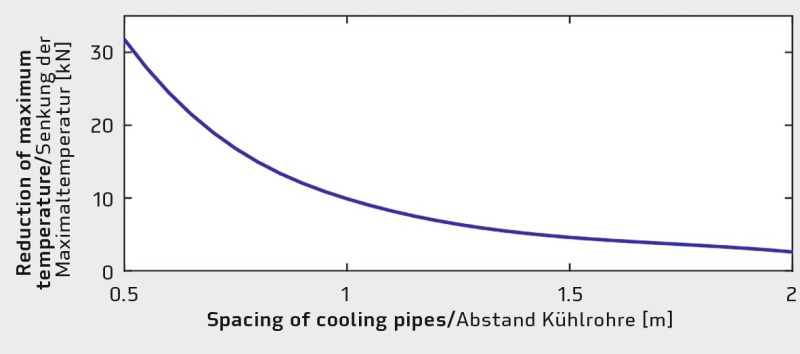

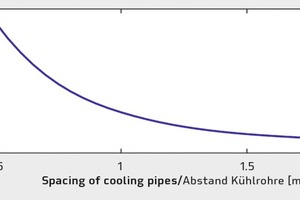

Einfluss einer Rohrinnenkühlung auf die Maximaltemperatur im Bauteil

Figure: W. Hermerschmidt

((Bild 1 b - Mitte))

((Bild 1 c - rechts))

((Bild 3 b - rechts))

((Bild 9 b - rechts))

Marquardt, Iris:

From 1993 to 1998 study of civil engineering, specializing in structural engineering; from 1999 to 2004 Research Associate in the Department of Building Materials at the University of Rostock; in 2001 doctorate (Dr.-Ing.) awarded by the University of Rostock; from 2005 to 2007 Site Manager at Hochtief Construction AG, Hamburg; from 2007 to 2013 Head of Concrete Technology and authorized signatory at Holcim Beton und Zuschlagstoffe GmbH, Sehnde-Höver; from 2011 to 2013 Managing Director at Beton- und Baustoffprüfstelle Leer GmbH; since 2013 Professor of Building Materials and Concrete Technology at the Lübeck University of Applied Sciences; since 2014 Head of the Materialprüfanstalt (Materials Testing Institute) Schleswig-Holstein

Hermerschmidt, Wibke:

From 2004 to 2009 study of civil engineering at the Technical University of Braunschweig, specializing in building materials technology, structural analysis, concrete construction; since 2009 Research Assistant at the Institute of Building Materials, Concrete Construction and Fire Protection at the Technical University of Braunschweig; 05/2016 doctorate (Dr.-Ing.) awarded by the Technical University of Braunschweig, title of doctoral dissertation: “Models describing the thermomechanical material properties of early age concrete”

Bei der Herstellung massiger Bauteile aus selbstverdichtendem Beton sind einige Besonderheiten zu beachten. Die hier vorgestellten Untersuchungen zur Hydratationswärmeentwicklung zeigen, dass bei passender Wahl und Kombination der Ausgangsstoffe auch mit hohen Bindemittelgehalten ein geeigneter Beton produziert werden kann.

1 Einleitung

Die bei der Erhärtungsreaktion des Zements freiwerdende Hydratationswärme kann vor allem in massigen Betonbauteilen zu einem beträchtlichen Temperaturanstieg führen. Die infolge der abfließenden Hydratationswärme entstehenden Temperaturspannungen können bei Überschreiten der sich noch entwickelnden Zugfestigkeit zu Rissen führen. Die Herausforderung bei der Herstellung massiger Konstruktionen besteht insbesondere darin, die Temperaturdifferenzen zwischen Kern und Randzone des Betonbauteils so gering zu halten, dass Schäden durch äußeren und inneren Zwang vermieden und gleichzeitig...
