Integrierte BIM-Planung für Stahlbeton- und ­Stahlkonstruktionen

Die Verbindung von Stahl­beton und Stahlprofilen ermöglicht es, wirtschaftliche Bauten mit geringer Konstruktionsfläche zu realisieren, etwa Hallen- oder Industriegebäude. Während im Massivbau-CAD Bauteile wie Wände, Stützen, Träger, Boden- oder Deckenplatten dominieren, bestehen CAD-Stahlkonstruktionen aus digitalen Walzprofilen, Fachwerk- oder Wabenträgern, Knotenblechen, Anschlussplatten, Schraub- oder Schweißverbindungen. Gebäude in Mischbauweise setzen deshalb in der Regel verschiedene CAD-Werkzeuge und CAD-Modelle, häufig auch unterschiedliche Planungsbüros voraus. Das generiert nicht nur planerischen Mehraufwand, sondern auch Fehlerquellen.

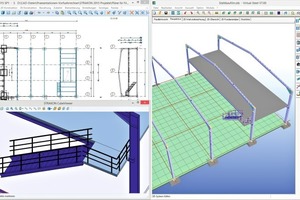

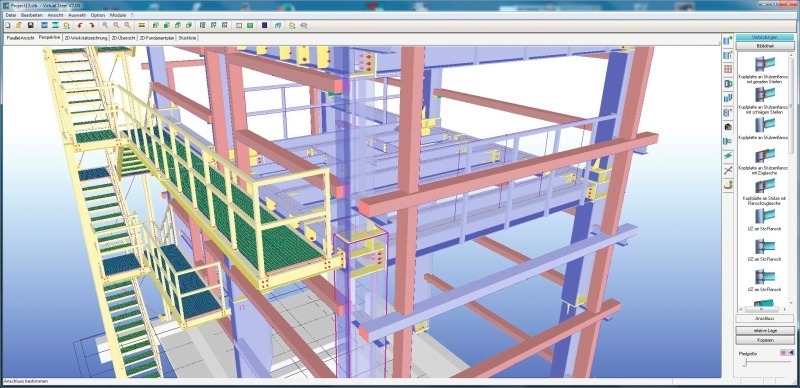

Das neue Strakon-Modul Stahlbau 3D von Dicad Systeme führt beide Welten zusammen und ermöglicht dadurch eine rationellere, wirtschaftlichere Planung. Da das Gebäude an einem Arbeitsplatz aus einer Hand geplant werden kann, können Abstimmungsfehler erst gar nicht entstehen und Planungszeiten verkürzen sich. Dem Strakon-Modul Stahlbau 3D liegt das auf den Stahlbau spezialisierte CAD-Konstruktionssystem Virtual Steel von ITS-AFischer zugrunde.

Gesamtmodell

in Mischbauweise

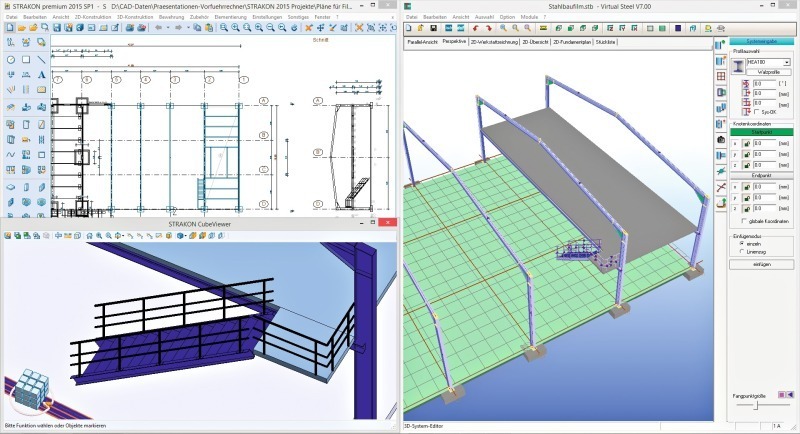

Dicad hat die beiden Programme Strakon und Stahlbau 3D modular so verknüpft, dass immer auf Basis eines einzigen BIM-Modells (Building Information Modeling-Modells) konstruiert wird. Der Anwender hat das Gefühl, mit einem einzigen Programm zu arbeiten. Das geht so: In Strakon werden die aus Stahlbeton bestehenden Gebäudeteile wie gewohnt geplant. Über eine Modellreferenz werden einmalig die Stahlbetonbauteile in das Modul Stahlbau 3D in die Arbeitsebene übernommen, sodass auf dieser Grundlage die Stahlteile exakt konstruiert und eingebaut werden können. Daraufhin wird das ­Modell in Strakon automatisch aktualisiert, damit man weitere Bauteile wie etwa Stützenfundamente maßstimmig an die Stahlteile anschließen kann. Umgekehrt wird das modifizierte oder erweiterte Massivbau-Modell automatisch auch im Stahlbau-Modul aktualisiert, sodass die neuen Bauteile auch in Stahlbau 3D zur Verfügung stehen.

Das geplante Projekt steht während der gesamten Planungsphase immer als Gesamtmodell in Mischbauweise (Stahlbeton und Stahl) integriert zur Ver­fügung. Mehr Informationen und ein ­Video zur integrierten Stahlbeton- und Stahlbau-Planung in 3D mit Strakon und dem neuen Modul Stahlbau 3D gibt es auf der Website www.dicad.de.
