Strakon 2016: Rationeller planen in 2D, 3D und BIM

Strakon von Dicad aus Köln, seit Jahrzehnten ein Marktführer in der Bewehrungsplanung, legt mit der neuen Version 2016 zusätzlich den Fokus auf die 3D-Tragwerksplanung. Neue Funktionen für die dreidimensionale Konstruktion und Bearbeitung sorgen für rationellere Arbeitsabläufe und machen die Planung im Hoch-, Objekt- und Industriebau wirtschaftlicher. Das branchenspezifische CAD-Programm für die Tragwerks-, Bewehrungs- und Fertigteilplanung baut damit den 3D-Bereich für eine modellorientierte Arbeitsweise im Sinne des Building Information Modeling (BIM) weiter aus. Zugleich verknüpft Dicad 2016 2D- mit 3D-CAD-Funktionen und bietet Anwendern weiterhin die Wahlfreiheit, zeichnungsorientiert, dreidimensional oder parallel in 2D und 3D zu arbeiten.

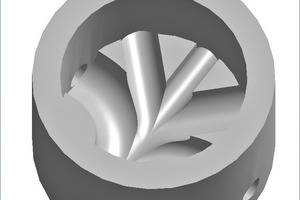

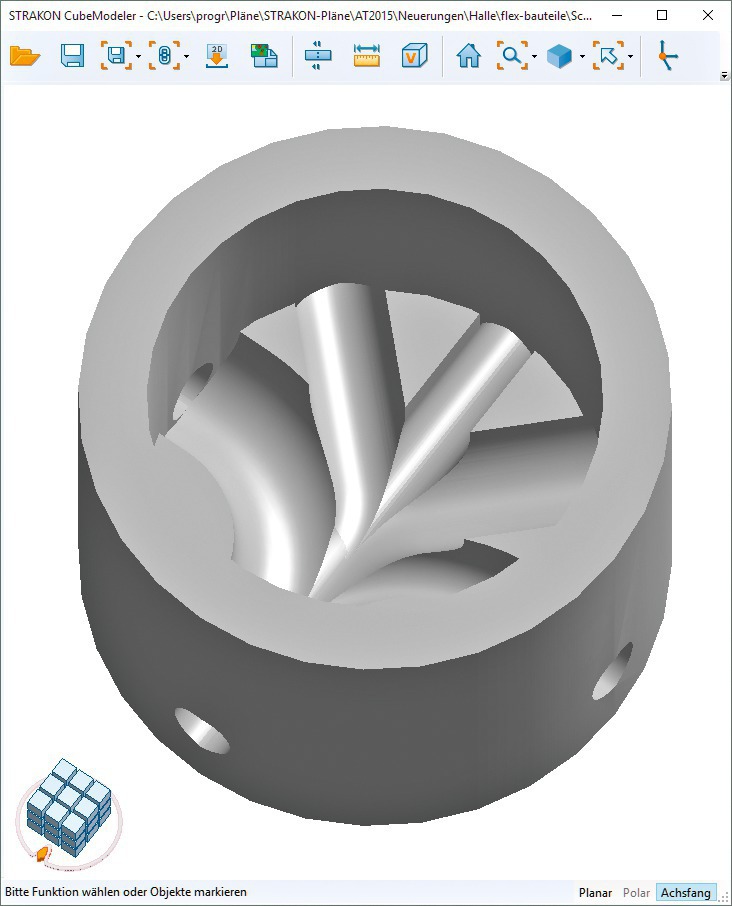

Eine verblüffend schnelle Möglichkeit, auch sehr komplexe 3D-Objekte zu erstellen, bietet die neue Strakon-Funktion „Sweep“. Damit kann eine selbst erstellte oder importierte Kontur entlang eines zuvor definierten 3D-Pfads bewegt werden. Völlig neu ist auch das 3D-Treppenmodul für gerade, ein- oder zweimal viertelgewendelte Stahlbetontreppen mit verschiedenen Verziehungsmethoden. Nachträgliche Änderungen oder Korrekturen im Treppen-Dialogfenster werden im parametrisierten 3D-Treppenmodell automatisch nachvollzogen. Das Modul „Treppenlaufpläne“ erzeugt darüber hinaus fertig bemaßte und beschriftete Treppenwerkpläne für die Produktion. Auch die 3D-Bauteileingabe wurde verbessert. So können Bauteile jetzt noch einfacher frei im Raum eingefügt werden. Dazu lassen sich Flex-Bauteile oder 3D-Einbauteile direkt am Cursor in die richtige Lage drehen und in einem Arbeitsgang mehrfach kopieren und zugleich rotieren, sofern erforderlich. Das ermöglicht ein komfortableres Einfügen „schief“ einzubauender Bauteile, wie etwa Sattel- oder Pultdachpfetten. Die Konstruktion schiefer und schiefwinkliger Objekte unterstützt auch das neue lokale Koordinatensystem in Verbindung mit der automatischen Fangfunktion.

Komfortablere 3D-Eingabe- und Bearbeitung

Zwar werden Geschossdecken in der Regel mit der Standard-Deckenfunktion konstruiert. Zusätzlich lassen sie sich jetzt als 3D-Flex-Bauteil direkt im Plan erzeugen und ablegen. Das hat gegenüber Standarddecken den Vorteil, dass die Flex-Bauteildecke im CubeViewer, der zentralen 3D-Eingabe- und Editierumgebung, bearbeit- und auswertbar ist.

Auch vorhandene 2D-Elemente wie Linien oder Kreise eignen sich bei der Flex-Bauteilgenerierung als 3D-Konstruktionshilfe. Flex-Bauteile können jetzt auch als auswertbare Abzugsbauteile direkt in das Modell im CubeViewer eingefügt werden, was schnelle Modellkorrekturen erlaubt. Das bietet Vorteile, etwa in der Öffnungs- und Aussparungsplanung, die häufig geändert werden muss. Dadurch erhalten Anwender eine schnelle Übersicht über Bauteile und Öffnungen – direkt im Modell, in Listen oder per 3D-Übergabe an andere CAD- oder ERP-Systeme. Gleiche Bauteile lassen sich zudem in einem Bearbeitungsschritt gemeinsam korrigieren. Zur komfortableren 3D-Eingabe- und Bearbeitung gehört auch die Leistungsverbesserung von Strakon und des 3D-Rechenkerns, einer Eigenentwicklung von Dicad. So konnte die Performance des Programms bei der Bearbeitung komplexer 3D-Modelle mit zahlreichen Flex-Bauteilen, 3D-Einbauteilen oder Modellreferenzen deutlich gesteigert werden.

DWG- und PDF-Import ­verknüpft
2D- und 3D-Welt

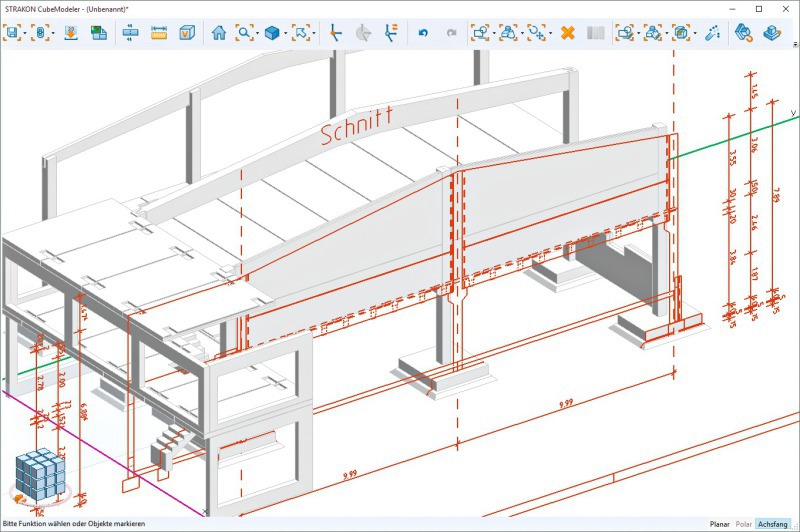

DWG- oder PDF-Dateien, 2D-Pläne oder 2D-Objekte können jetzt in den CubeViewer in den Modellraum eingelesen und als Vorlage, zur Kontrolle oder für Darstellungszwecke, genutzt werden. Diese Verknüpfung von DWG-, PDF- oder 2D-Elementen mit dem 3D-Modell ermöglicht beispielsweise den Abgleich unterschiedlicher Gewerke oder die Konstruktion von 3D-Objekten auf Grundlage von 2D-Planvorlagen. So kann man damit beispielsweise die Durchbruchsplanung des TGA-Fachplaners direkt mit dem eigenen 3D-Modell abgleichen und auf mögliche Kollisionen mit statisch relevanten Bauteilen überprüfen oder 2D-Architektenpläne als Vorlage für 3D-Konstruktionen nutzen. Auch im 2D-Bereich gibt es zahlreiche Verbesserungen. So wurde etwa die Bemaßungsfunktion komplett überarbeitet.

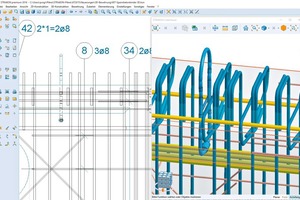

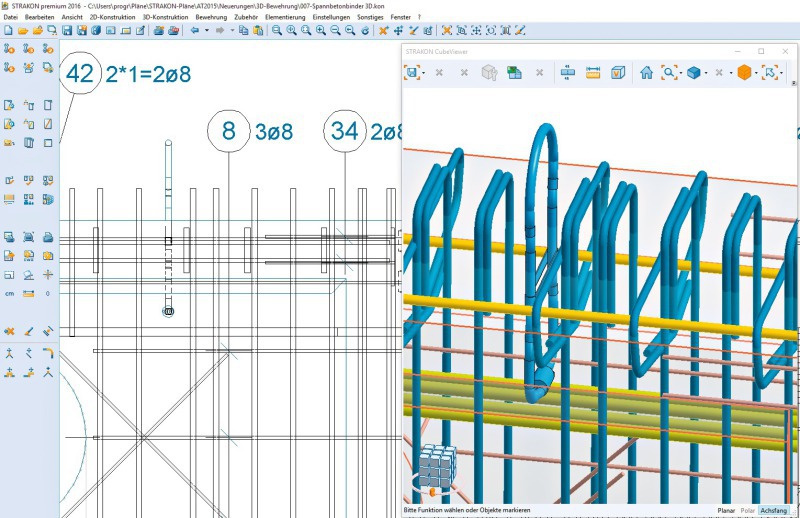

Mit neuen Funktionen wie „Verlegungen verschwenken“ und „Von-Bis-Verlegung in zwei Richtungen“ komplettiert Strakon 2016 nun auch die 3D-Bewehrung. Da der Bewehrungs-Viewer ständig geöffnet ist, kann der Anwender die 3D-Bewehrungseingabe permanent kontrollieren und bei Bewehrungseingaben oder -korrekturen sofort sehen, wie sich diese im Modell auswirken. Zusätzlich lassen sich Verlegefelder mit einer kreuzweisen Stabstahlverlegung jetzt in einem Arbeitsgang verlegen. Bei schiefwinkligen Verlegefeldern wird außerdem die Lage der Markierungslinie mit einem Winkel bestimmt, sodass die Markierung präzise abgelegt werden kann.

CONTACT

Dicad Systeme GmbH

Claudiastraße 2b

51149 Cologne/Germany

+49 2203 9313-0
