Eingereicht von: BT innovation

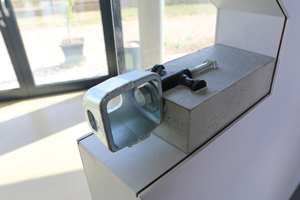

Innovation: BT Q-Anker ermöglicht dünnwandiges Bauen

Der BT Q-Anker wurde entwickelt, um möglichst hohe Quer- und Zugkräfte in Betonelemente einleiten zu können. Er ist ein Einlegeteil und wird vor der Betonage installiert und im Beton mit eingegossen. Eine Zulassung des Ankers in Form einer ETA ist beantragt.

Verlagerung der Krafteinwirkung

Derzeit verwendete Anker bestehen aus einer Hülse und einem Verankerungsteil etwa einem Bolzen. Alle Lasten werden bei herkömmlichen Ankern über die zentrale Hülse in den umgebenden Beton eingeleitet. Betonausbrüche finden bevorzugt von der Hülse aus statt. Um hohe Kräfte einleiten zu können, müssen die Anker mit viel Beton überdeckt werden. Durch das Anbringen von Flügeln an einen Kopfbolzenhülsenanker können die in die Hülse eingeleiteten Lasten tiefer in das Bauteil eingeleitet werden. Um eine Rissbildung erst bei sehr hohen Lasten zuzulassen, wird der Anker selektiv mit einer elastischen Schicht umhüllt.

CONTACT

B.T. innovation GmbH

Sudenburger Wuhne 60

39116 Magdeburg / Germany

+ 49 391 7352 0

www.bt-innovation.de

CONTACT

B.T. innovation GmbH

Sudenburger Wuhne 60

39116 Magdeburg / Germany

Phone: + 49 391 7352 0

www.bt-innovation.de


x

Thematisch passende Artikel:

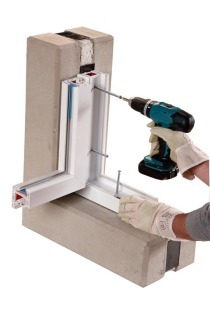

Ausgabe 04/2011 Problemlöser für Fenster- und Türbefestigung in Beton-Sandwichplatten
