Xbloc-Elemente

Entwicklung und Einsatz innovativer Betonformsteine für den Wellenschutz

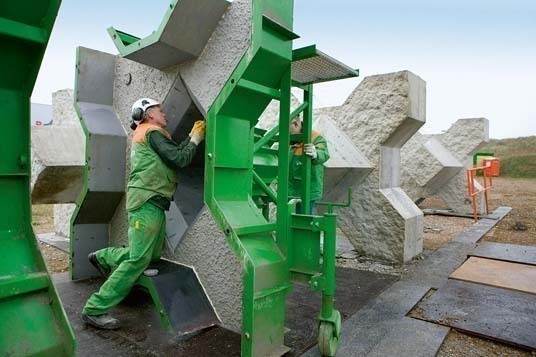

Der Xbloc ist ein innovatives, einlagig einzubauendes Deckwerkselement aus Beton. Derartige Betonformsteine werden bei Küstenschutzbauwerken und Wellenbrechern in der äußeren Deckschicht eingesetzt und erfüllen zwei grundlegende Funktionen. Einerseits soll die Wellenenergie durch Dissipation in der Deckschicht absorbiert und damit die Wellenreflexion, der Wellenauflauf und der Wellenüberschlag minimiert werden. Zum anderen schützt die schwere Deckschicht die kleineren Kornfraktionen der Filterschicht und des Bauwerkskerns vor Auswaschungen. Konventionelle schwere Deckschichten bestehen aus in zwei Lagen eingebauten gebrochenen Natursteinen. Die Stabilität einer solchen Deckschicht wird dabei hauptsächlich durch das Gewicht sichergestellt. Unter erschwerten Umweltbedingungen (z. B. bei einem Wellenbrecher an einer exponierten Meeresküste) sind häufig Steine in einer Größe erforderlich, die zu unwirtschaftlichen Lösungen führen bzw. nicht verfügbar sind. Für Deckwerke, die starken Seegangsbelastungen ausgesetzt sind, wurde daher der Xbloc entwickelt, dessen Herstellung und Anwendungen in diesem Beitrag dargestellt werden.

Wellenbrecher wurden in den vergangenen Jahrhunderten an immer exponierteren Standorten errichtet. Für Orte, an denen der Einsatz von Natursteinen nicht möglich ist, wurden unbewehrte Betonformsteine entwickelt, die als Deckschichtelement eingesetzt werden. Die ersten Elemente aus Beton wurden, wie sonst bei Wasserbausteinen üblich, zweischichtig eingebaut, und deren Stabilität ergab sich ebenfalls vorwiegend aus dem Gewicht der Blöcke. Ein Beispiel für ein solches Deckschichtelement ist der einfache Betonquader, der in den 1950er-Jahren eingesetzt wurde. Nachfolgend wurden weitere...
