Method for production of a wall or floor slab element of cast concrete

(10) DE 10 2021 209089A1

(22) 18.08.2021

(43) 23.02.2023

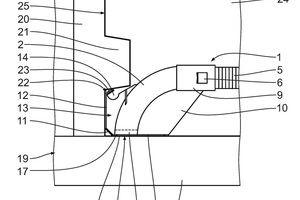

(57) Ein Verfahren zur Herstellung eines aus Beton gegossenen Wand- oder Decken-Plattenelements mit einem darin eingebetteten Leerrohr-Teil umfasst folgende Verfahrensschritte:- Bereitstellen des Leerrohr-Teils (1) mit einer in Einbaustellung in eine Seitenfläche (27) des Plattenelements (25) mündenden Öffnung (3), Verschließen der Öffnung (3) des Leerrohr-Teils (1) mit einem Magnetkörper (15), Aufsetzen des Leerrohr-Teils (1) auf eine metallische Schalungsfläche einer Schalungsform (19) für das Plattenelement (25), wobei das Leerrohr-Teil (1) mittels der Magnetkraft des Magnetkörpers (15) auf der Schalungsfläche fixiert und die Öffnung (3) durch den Magnetkörper (15) gegen eindringenden Beton abgedichtet werden, Eingießen von Beton in die Schalungsform (19) unter Einbettung des Leerrohr-Teils (1) in das Betonmaterial (24), Aushärten lassen des Betonmaterials (24) und Entschalen des Plattenelements (25) aus der Schalungsform (19), sowie Entfernen des Magnetkörpers (15) aus der Öffnung (3) des Leerrohr-Teils (1).

(71) Veit Dennert KG Baustoffbetriebe, 96132 Schlüsselfeld [DE]

x

Related articles:

Issue 08/2023

Method for manufacture of a wall, floor slab element cast of concrete

(10) DE102021209089B4 (22) 18.08.2021 (43) 23.02.2023 (57) Verfahren zur Herstellung eines aus Beton gegossenen, Stirnseiten sowie Seitenflächen aufweisenden Wand- oder Decken-Plattenelements mit...

more
Issue 06/2020

Printhead for printing three-dimensional concrete structures and method for it

(10) DE 10 2018 217 141 A1 (22) 08.10.2018 (43) 09.04.2020 (57) Die vorliegende Erfindung betrifft einen Druckkopf (1) zum Drucken dreidimensionaler Struk­turen aus Beton sowie ein Verfahren, bei dem...

more
Issue 11/2018

Prefabricated building element, in particular floor and ground slabs...

(10) DE 10 2017 203 451 Al (22) 02.03.2017 (43) 06.09.2018 (57) Ein vorgefertigtes Gebäudeele­ment, insbesondere eine Decken- oder Bodenplatte, umfasst einen gegossenen Plattenkörper (2) aus einem...

more
Issue 01/2020

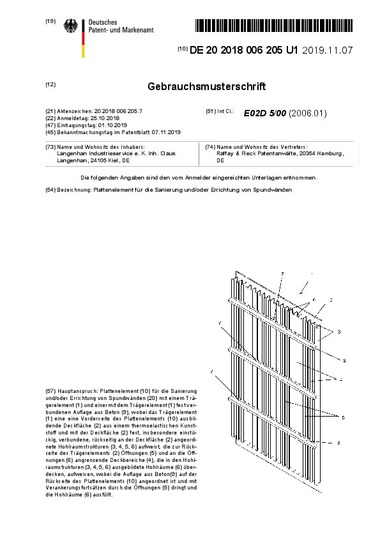

Slab element for the rehabilitation and/or erection of sheetpilings
