Molding device for prefabricated concrete floor slabs, method of manufacturing the same and prefabricated concrete floor slab
(10) DE102008050955B4
(22) 10.10.2008
(43) 15.04.2010
(57) Verfahren zur Herstellung einer Fertig-Betondeckenplatte mit in Längs-richtung durch das Betonmaterial verlaufenden Hohlräumen, umfassend folgende Schritte:

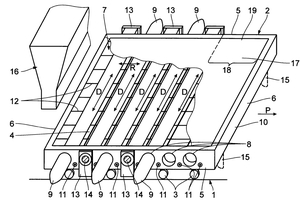

- Bereitstellen einer Formvorrichtung (2) mit Kernrohren (9) und einer Bewehrung in einem Formhohlraum (7),
- Einfüllen von Betonmaterial (17) in den Formhohlraum (7),
- gesteuertes Beaufschlagen des Formtisches (4) und der Kernrohre (9) mit Vibrationen zur Verdichtung des Betonmaterials (17) derart, dass durch selektives Ansteuern von Antriebsmotoren (14) für die Vibrationen der Kernrohre (9) ein Verdichtungsgradient quer zur Erstreckungsrichtung der durch die Kernrohre (9) gebildeten Hohlräume in der Fertig-Betondeckenplatte erzeugt wird, wobei zur Erzielung von Bereichen höherer Betondichte die dort befindlichen Kernrohre (9) mit höherer Vibrationsintensität oder -zeit beaufschlagt werden,
- Glätten der Oberseite (19) des Betonmaterials (17),
- Herausziehen der Kernrohre (9) nach einem ausreichenden Ansteifen des Betonmaterials (17), und
- Entnehmen der gebildeten Fertig-Betondeckenplatte.
(71) Veit Dennert KG Baustoffbetriebe, DE
