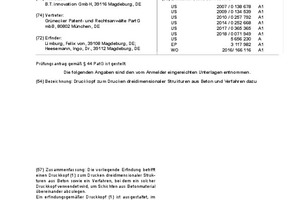

Printhead for printing three-dimensional concrete structures and method for it
(10) DE 10 2018 217 141 A1
(22) 08.10.2018
(43) 09.04.2020
(57) Die vorliegende Erfindung betrifft einen Druckkopf (1) zum Drucken dreidimensionaler Strukturen aus Beton sowie ein Verfahren, bei dem ein solcher Druckkopf verwendet wird, um Schichten aus Betonmaterial übereinander abzulegen. Ein erfindungsgemäßer Druckkopf (1) ist ausgestaltet, im Raum bewegt zu werden und einzelne Schichten (20a) eines Betonmaterials, welches die zu fertigende Struktur bildet, übereinander abzulegen, wobei der Druckkopf (1) folgendes aufweist: eine Zuführeinrichtung (2), die ausgestaltet ist, das Betonmaterial bereitzustellen, eine Fördereinrichtung (3), die ausgestaltet ist, das Betonmaterial von der Zuführeinrichtung (2) aufzunehmen und zu fördern; einen formgebenden Abschnitt (4), der ausgestaltet ist, von dem unter Druck stehenden Betonmaterial gefüllt zu werden und zumindest die seitlichen Abmessungen der abzulegenden Schicht (20a) festzulegen; einen entgegen einer Vorschubrichtung (A) des Druckkopfs (1) weisenden Austrittsabschnitt (5); und einen Austrittsverhinderungsabschnitt (6), der ausgestaltet ist, ein Austreten des Betonmaterials in Richtung der Vorschubrichtung (A) des Druckkopfs (1) zu verhindern.
(71) B.T. innovation GmbH, 39116 Magdeburg, DE
