Siemens Campus: Entwässerungssystem für Großprojekt in Erlangen

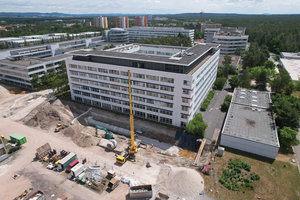

Siemens investiert über 1 Mrd. Euro in den Campus, der sich über eine Fläche von etwa 75 Fußballfeldern erstreckt und moderne Arbeitsplätze, Forschungseinrichtungen, Wohnräume und öffentliche Einrichtungen integriert. Der Siemens Campus knüpft an die lange Geschichte des Unternehmens in Erlangen an, die nach dem Zweiten Weltkrieg begann. Mit dem Campus-Projekt manifestiert Siemens seine starke Präsenz in der Metropolregion Nürnberg, in der der Konzern 38.500 Mitarbeiter an rd. 50 Standorten beschäftigt. Der Campus dient nicht nur der Bündelung von Arbeitsplätzen, sondern auch als Innovationszentrum für Schlüsseltechnologien wie nachhaltige Energie und Leistungselektronik. Ein Projekt in dieser Größenordnung bringt sowohl infrastrukturelle als auch technische Herausforderungen mit sich. Eine der zentralen Aufgaben war die Entwicklung eines leistungsfähigen Entwässerungssystems, das den Anforderungen eines modernen und nachhaltigen Campus gerecht wird.

Entwässerungskonzept mit Rückstaukanal

Im Rahmen der Generalentwässerungsplanung durch die Stadt Erlangen und deren Entwässerungsbetrieb wurde ein umfassendes Konzept entwickelt, das ein spezifisches Rückstauvolumen für jedes der acht Module des Siemens Campus berücksichtigt. Diese Stauraumkanäle sind hintereinandergeschaltet, um die entstehenden Wassermengen effizient zu managen und eine Überlastung des bestehenden Kanalsystems in der Paul-Gossen-Straße zu verhindern. Da diese bestehenden Kanäle die zusätzlichen Wassermengen nicht problemlos aufnehmen können, war die Installation eines Rückstaukanals zur Rückhaltung und Zwischenspeicherung des Wassers unerlässlich. Diese Maßnahme reduziert das Risiko von Überschwemmungen und erhöht die Sicherheit und Funktionsfähigkeit des gesamten Entwässerungssystems.

Dimensionierung des Kanalvolumens

Das Kanalvolumen des Siemens Campus wurde so ausgelegt, dass es einer Überlaufhäufigkeit von n = 0,2 entspricht, was bedeutet, dass das Kanalsystem statistisch gesehen weniger als einmal in fünf Jahren überläuft und bei bei üblichen Wetterereignissen zuverlässig funktioniert.

Wassermengen und Rückhaltekapazität

Die festgelegten Einleitungsmengen für jedes Gebäude auf dem Siemens Campus mussten bei der Planung des Entwässerungssystems streng eingehalten werden. Die Dimensionierung der Kanäle erlaubt es, die Wassermengen, die von den öffentlichen Verkehrs- und Gehwegen (ca. 22.000 m²) anfallen, direkt in die Stauraumkanäle zu leiten. Dafür wird ein ganzheitliches Kanalsystem gebaut, darunter auch Rohre mit einem Durchmesser von 2,60 m. Die Dimensionierung wurde so konzipiert, dass die entstehenden Wassermengen effektiv gespeichert und abgeführt werden können.

Materialauswahl und Bauweise

Die Materialwahl für das Kanalbauprojekt auf dem Siemens Campus wurde durch den Entwässerungsbetrieb der Stadt Erlangen vorgegeben. Zum Einsatz kamen vorgefertigte Betonrohre im Drachenprofil, die aufgrund ihrer Robustheit, Langlebigkeit und der besseren Handhabbarkeit bei der Installation und Wartung ausgewählt wurden. Die Betonrohre erfüllen die hohen Anforderungen an Stabilität und Widerstandsfähigkeit, die bei einem Projekt dieser Größenordnung unerlässlich sind.

Entscheidung für das Drachenprofil

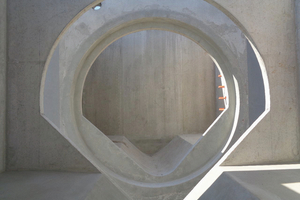

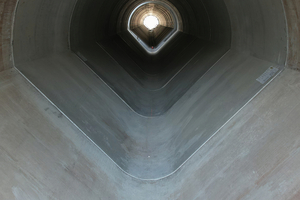

Ein wesentlicher Aspekt des Kanalbaus war die Wahl des Kanalprofils. Für den Siemens Campus entschied man sich für das Drachenprofil, das gegenüber den herkömmlichen kreisrunden oder eiförmigen Profilen mehrere Vorteile bietet. Drachenprofile verhindern aus hydraulischen Gründen Ablagerungen und helfen so, die Unterhaltungskosten des Entwässerungsbetriebs (EBE) zu minimieren. Aufgrund des geringen Längsgefälles des Geländes besteht hier nämlich ein erhöhtes Ablagerungsrisiko. Darüber hinaus bietet das Drachenprofil eine kompaktere Bauweise und erleichtert den Zugang für Wartungszwecke, was die Betriebssicherheit des Kanalsystems weiter erhöht.

Infrastrukturmaßnahmen Modul 8

Kanaldimension: Drachenprofil DN 2600, insgesamt wurden 72 Rohre einschließlich der Gelenkstücke in dieser Dimension produziert, geliefert und eingebaut.

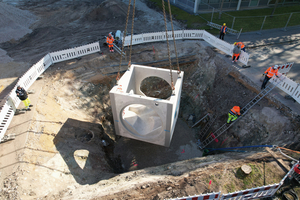

Betonschächte: Vor Ort wurden vorgefertigte Schächte mit einem Gewicht von bis zu 50 t versetzt.

Transport und Verlegeprozess

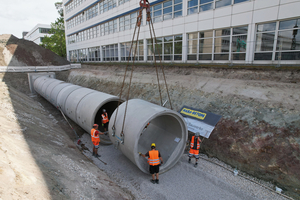

Der Transport der vorgefertigten Betonrohre stellte eine logistische Herausforderung dar, da die Rohre aufgrund ihrer Größe und ihres Gewichts sorgfältig gehandhabt werden mussten. Mit speziellen Transportfahrzeugen wurden die Rohre sicher zur Baustelle gebracht. Dabei wurde der Transportprozess präzise geplant, um Verzögerungen zu vermeiden und den Baufortschritt nicht zu beeinträchtigen. Die Rohre wurden beim Verlegen mithilfe von Schwerlastkränen an ihren endgültigen Standort gehoben. Aufgrund der großen Dimensionen und der speziellen Form des Drachenprofils war es wichtig, die Rohre exakt auszurichten und sicher in die vorbereiteten Rohrgräben zu verlegen. Dabei wurde besonderes Augenmerk auf die Stabilität des Untergrunds und die Dichtigkeit der Verbindungen zwischen den einzelnen Rohrelementen gelegt, um eine langfristige Funktionsfähigkeit des Kanalsystems zu gewährleisten.

Berücksichtigung von Klimaveränderungen

Derzeit ist eine Überarbeitung der Bebauungspläne für die noch offenen Module des Siemens Campus im Gange, bei der Ereignisse, die ihre Ursache in der Klimaveränderung haben, stärker in die Planung einbezogen werden sollen. Hierbei wird auch das Konzept der Schwammstadt in Betracht gezogen, um die Anpassung an zukünftige Klimabedingungen zu gewährleisten. Eine natürliche Versickerung des Wassers ist auf dem Siemens Campus jedoch aufgrund des oberflächennahen Sandsteins nicht möglich.

Technische Herausforderungen und Lösungsansätze

Die größte technische Herausforderung bei diesem Projekt bestand darin, ein Entwässerungssystem zu entwickeln, das sowohl den aktuellen als auch den zukünftigen Anforderungen gerecht wird. Durch die Wahl des Drachenprofils und die sorgfältige Planung des Rückstauvolumens konnte ein System geschaffen werden, das auch unter schwierigen Bedingungen zuverlässig funktioniert. Die Materialwahl und die Berücksichtigung der spezifischen Gegebenheiten vor Ort waren entscheidend für den Erfolg des Projekts. Zukünftige Anpassungen, insbesondere im Hinblick auf Klimaveränderungen, werden die Nachhaltigkeit und Funktionalität des Entwässerungssystems weiter verbessern.

Fazit

Der Bau des Entwässerungssystems für den Siemens Campus in Erlangen ist ein gelungenes Beispiel für die erfolgreiche Umsetzung komplexer infrastruktureller Maßnahmen. Durch die innovative Wahl des Drachenprofils, die sorgfältige Planung und die Berücksichtigung lokaler Gegebenheiten konnte ein System geschaffen werden, das den hohen Anforderungen eines modernen Campus entspricht. Der Siemens Campus ist somit nicht nur für die heutigen, sondern auch für die zukünftigen Herausforderungen bestens gerüstet.
