Intelligente Adapter für effizientes Handling im Fertigteilwerk

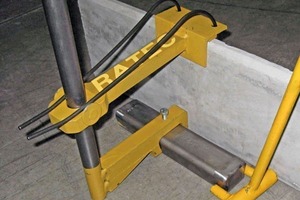

Mit Einzug der Magnettechnologie in moderne Betonfertigteilwerke wurden zahlreiche Adapterlösungen entwickelt, um Magnet und Schalhaut zu verbinden und sicher zu fixieren. So wurde beispielsweise das Uniadapter-Set „Speedy“, eine Standard-Adapterlösung des Unternehmens, auf den Markt gebracht. Es wird seither in Kombination mit einem Euro RTM Schalungsmagnet zur Fixierung von Faserbeton-Aufkantungen für Balkone und Brüstungen sowie zum Schalen mit Holz in der Betonfertigteilindustrie eingesetzt.

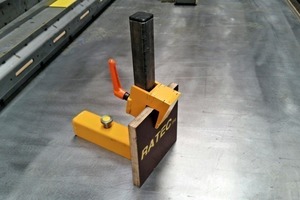

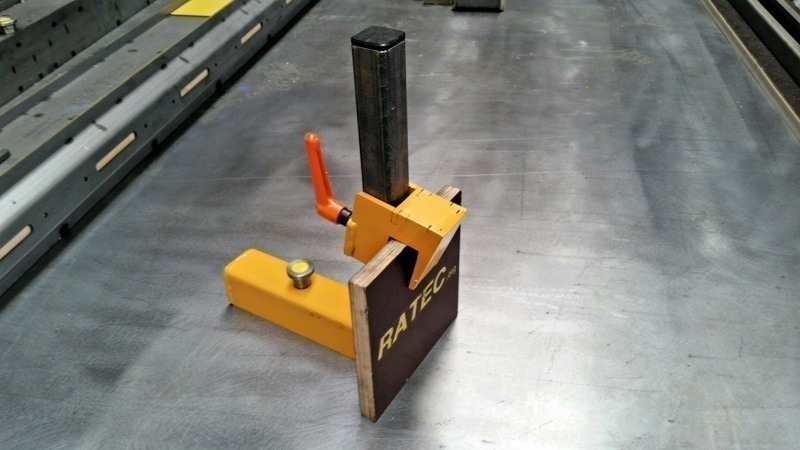

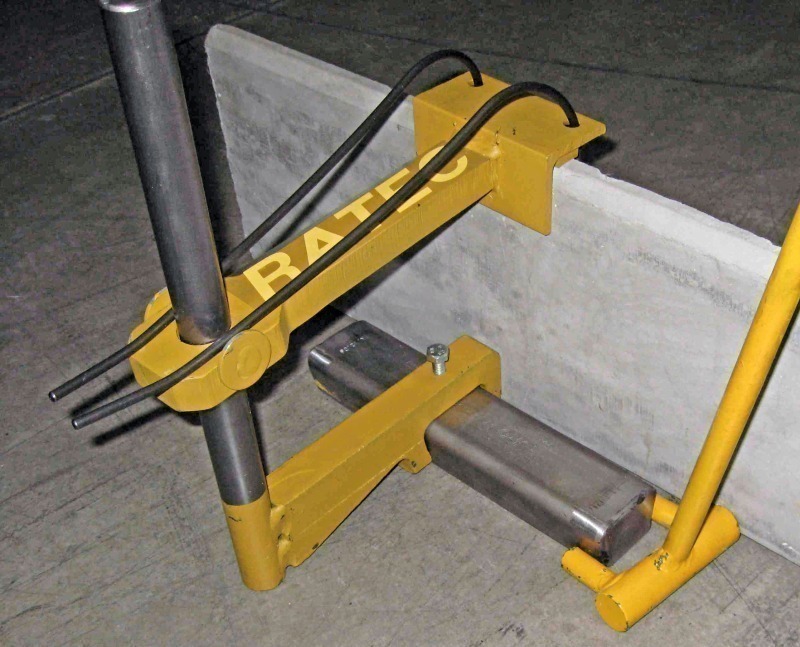

Nur wenige Jahre später wurden der weiterentwickelte Speedy GF für Faserbeton und der Speedy H für Holz in den Fertigteilwerken präsentiert. Das Besondere daran war die Integration der schaltbaren Magnetbox mit dem damals neu patentierten Ratec Automatik Magnet System. Das Produktionspersonal hat mit diesem Adapter die Möglichkeit, die Faserbeton-Aufkantung vor Aktivierung des Magnets passgenau einzumessen.
Anwendung in
Elementdecken- und
Doppelwand-Werken

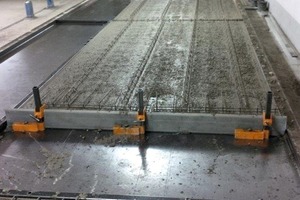

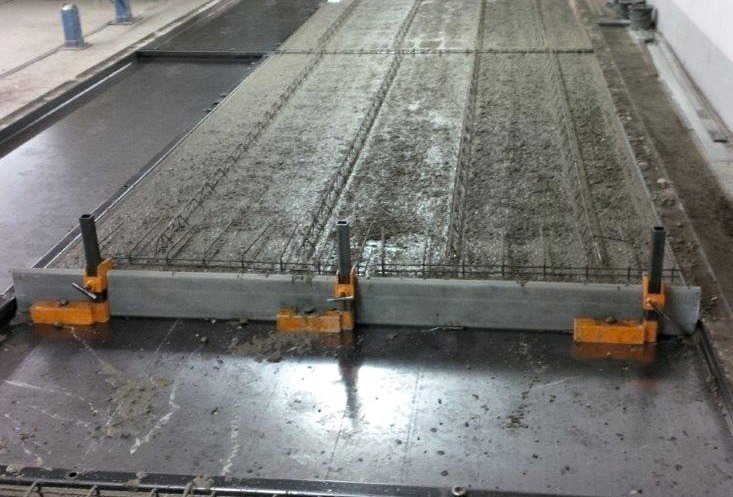

Durch den integrierten Pro Magnet im Ratec Automatik Magnet System und deren leichten Verschiebbarkeit vor Aktivierung hat der Speedy schnell Einzug in die Elementdecken- und Doppelwand-Werke gefunden, wo er auch zur Fixierung der Fenster und Türen eingesetzt wird.

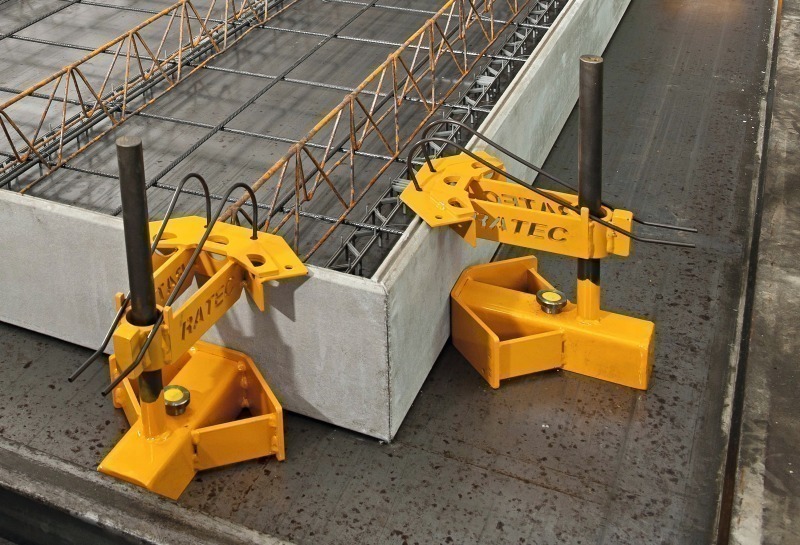

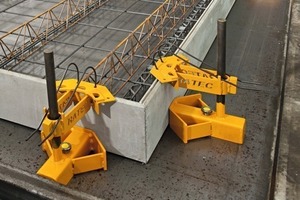

Nach über einem Jahrzehnt wurde nun im Ratec Entwicklungsteam in Zusammenarbeit mit einem Kunden eine erneute Weiterentwicklung des Speedy in Angriff genommen. Dabei standen folgende Ziele und Anforderungen auf dem Pflichtenheft: Der Speedy darf so wenig wie möglich Platz am Palettenrand beanspruchen; zum Fixieren soll auf den Hammer verzichtet werden. Das System soll einfach und stabil bei maximaler Flexibilität, aber dennoch nicht zu schwer sein. Die zu erledigenden Handgriffe beim Ein- und Ausschalen sind auf ein Minimum zu reduzieren. Der Speedy soll zwei Aufkantungen am Stoß gleichzeitig klemmen, die Aufkantung muss beim Rüttel- und Schüttelvorgang fest fixiert bleiben, und beim Entschalvorgang darf diese nicht beschädigt werden.

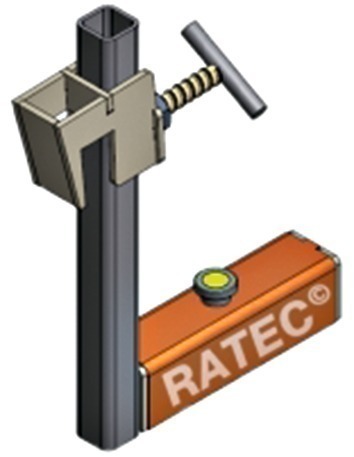

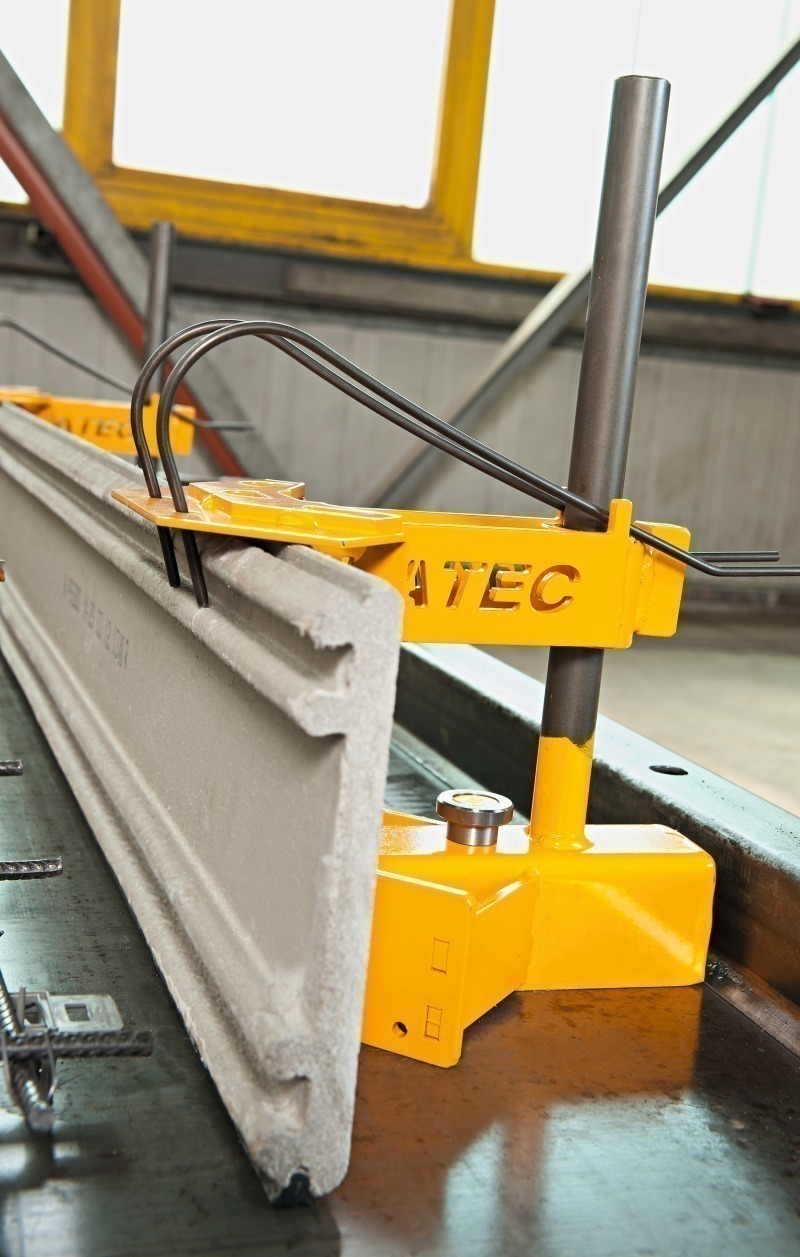

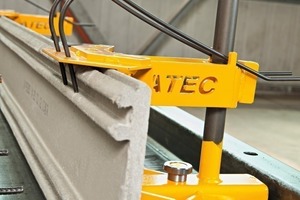

Der Speedy GF-S ist ausgiebig im Werk auf seine Betonwerkstauglichkeit getestet und weiter optimiert worden. Das Ergebnis ist ein kompakter Adapter zum Fixieren aller gängigen Faserbeton-Aufkantungen verschiedenster Hersteller. Der Klemmbereich ist von 0 bis 35 mm stufenlos einstellbar. Für Massivbeton-Aufkantungen wurde ein weiteres Oberteil entwickelt, das den Klemmbereich von 30 mm bis 75 mm abdeckt.

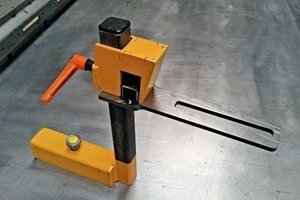

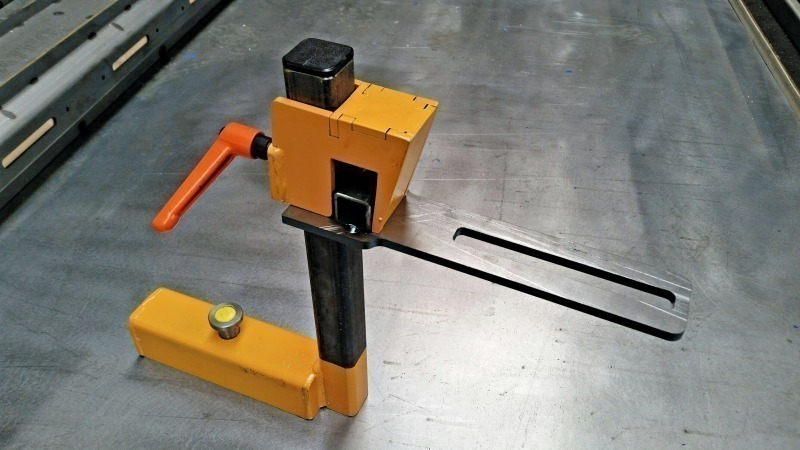

In der Testphase wurde ein weiterer Einsatzbereich des Speedy GF-S entwickelt. Durch ein Anbauteil, das mit der Klemme gehalten wird, können im Fertigteilbereich auch Einbauteile auf der Palette fixiert werden. Das Klemmelement wird dann vor dem Glätten entfernt, sodass das Einbauteil seine Lage behält.
Weitere Rationalisierung
von Arbeitsschritten
Ratec hat mit dem Modell Speedy GF-S einen weiteren Schritt in der Rationalisierung von Arbeitsschritten erreicht. Der Speedy GF-S liegt gut in der Hand und ist durch seine qualitativ hochwertige Ausführung sehr robust und kompakt. Durch die neue Bauart kann er längs und quer eingesetzt werden, wodurch es nun möglich ist, etwa 150 mm größere Elemente auf der Palette zu fertigen.
Ein weiterer Vorteil ist die Reduktion der Schalzeiten, der damit verbundenen Taktzeit und der daraus resultierenden m²-Mehrleistung. Die Entwicklung ist ein weiterer Schritt, die notwendige Investitionssicherheit und Flexibilität für die Zukunft zu gewährleisten.
