Innovation: FL-SEDI-Scan

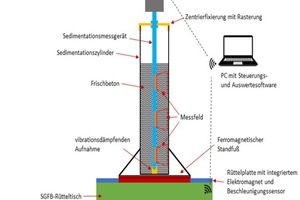

Die möglichen Folgen einer ungünstigen Kombination von ungeeigneten Mischrezepturen in Verbindung mit fehlerhaften Konstruktionen ernsthafte Probleme darstellen. Beim Neubau der Schleuse Wusterwitz am Elbe-havel-Kanal stellte sich während der Bauarbeiten heraus, dass der verwendete Beton den Anforderungen nicht gerecht wurde und dieser ausgetauscht werden muss. Mit der neuen SGFB-Prüftechnik bestehend aus einem Sedimentationsmessstab, einem Sedimentationszylinder und einem Rütteltisch, sollen sedimentationsgefährdende SVB- und LVB- Frischbetone erkannt werden. Mithilfe dieses zeitsparenden Verfahrens werden noch auf der Baustelle Mängel erkannt und dokumentiert, sodass entgegenwirkende Maßnahmen vor der Verarbeitung des Frischbetons durchgeführt werden können. Das zeitaufgelöste Prüfsystem für ein SGFB-Prüfverfahren ist eine Entwicklung der Universität Stuttgart, Form + Test Seidner & Co. GmbH und der Franz Ludwig Gesellschaft für Mess- und Regeltechnik mbH und wird von allen 3 Parteien gemeinschaftlich getragen.

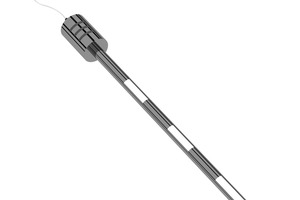

Der Sedimentationsmessstab ist die Grundvoraussetzung für das SGFB-Prüfverfahren
Die Mikrowellenmesstechnik besteht aus 3 Sensoren, die in einem Edelstahlstab eingefasst sind. Gegenüber dem bekannten 3-Zylinder-Test ist ein aufwendiges und zeitintensives Auswaschen der Betonprobe nicht mehr erforderlich. Durch die Sensoren, die sich in 3 Höhenpositionen der Frischbetonsäule befinden, wird eine Charakterisierung des Sedimentationsverhaltens ohne erheblichen Zeitaufwand ermöglicht. Der Sensor ist mit einem Lithium-Ionen-Akku ausgestattet, welcher eine einfache Handhabung gewährleistet. Innerhalb der Steuerungs- und Auswerteelektronik werden mithilfe von modernen Filteralgorithmen die Messergebnisse verfeinert und ausgewertet. Innerhalb des Sensors befindet sich ein WLAN-Access-Point, um das Auslesen und Dokumentieren der Ergebnisse auf einem Tablet oder Laptop zu ermöglichen. Neben dem Sedimentationsmessstab und -zylinder ist ein weiterer wichtiger Bestandteil dieser Entwicklung der transportable, frequenz- und amplitudenregelbare Rütteltisch, dessen Aufgabe darin besteht, den Beton zu verdichten und Messergebnisse reproduzierbar zu machen. Der Hersteller verspricht, dass sein Produkt durch große Zeitersparnis und Effizienz das Sedimentationsverhalten in einem modernen System erfasst und dokumentiert. Das neue Prüfverfahren könne als Standardverfahren vor der Verarbeitung des Betons verwendet werden.
