Brandversuche mit Deltabeam/Hohldeckenelement

Feuerwiderstand von Spannbetonhohlplatten bei Auflagerung auf Deltabeam Verbundträgern ohne Brandschutzverkleidung

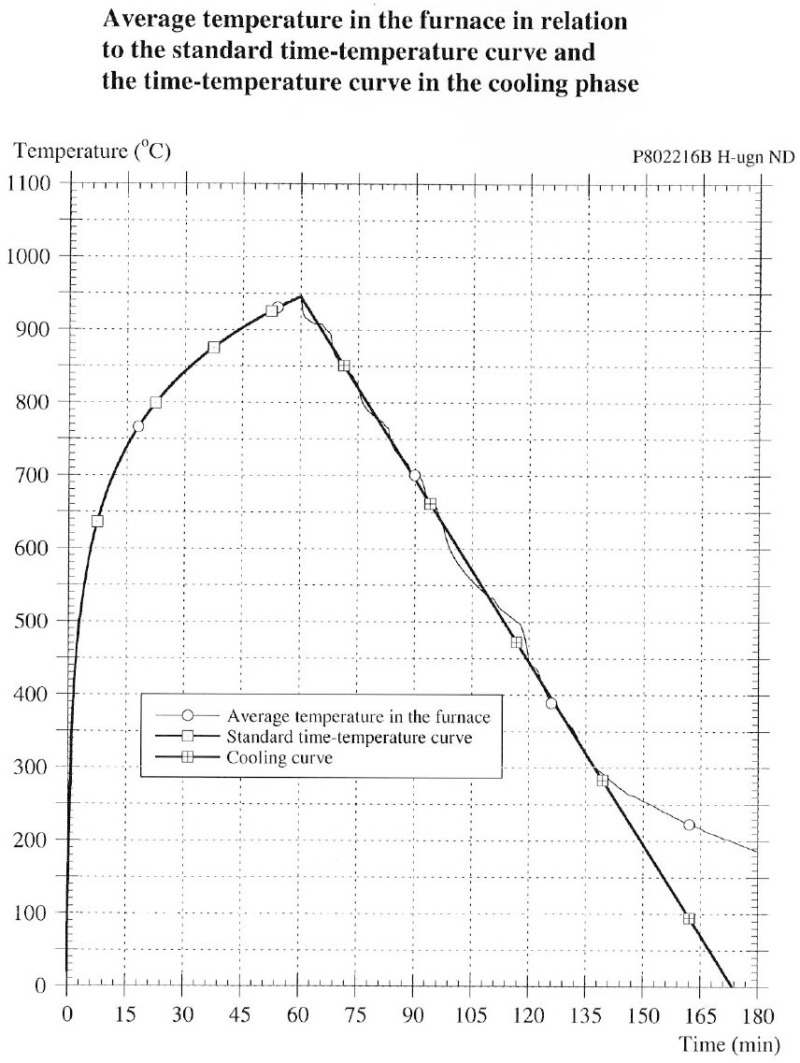

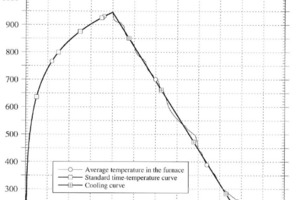

Ziel der Brandversuche war es nachzuweisen, dass der Peikko Deltabeam ohne Brandschutzverkleidung die Auflagerung zur Abstützung von Hohldeckenelementen unter Brandeinwirkung gewährleistet. Das Ergebnis des Versuchs zeigte, dass die Lastabtragung an der Schnittstelle zwischen einem Hohldeckenelement und einem nicht brandschutzverkleideten Deltabeam gewährleistet war. Das Lastabtragungsvermögen eines typischen Hohldeckenelementes und eines typischen Deltabeam lag im Brandfall mindestens – je nach Art der Brandeinwirkung – bei 35% (REI60+), 29% (REI120+) bzw. 19% (REI180) der charakteristischen Querkrafttragfähigkeit des Deckenelements im Kaltbemessungsfall. Das Zeichen „+“ bedeutet, dass die Normbrandeinwirkung die Normabkühlungsphase umfasste.

Versuchselement

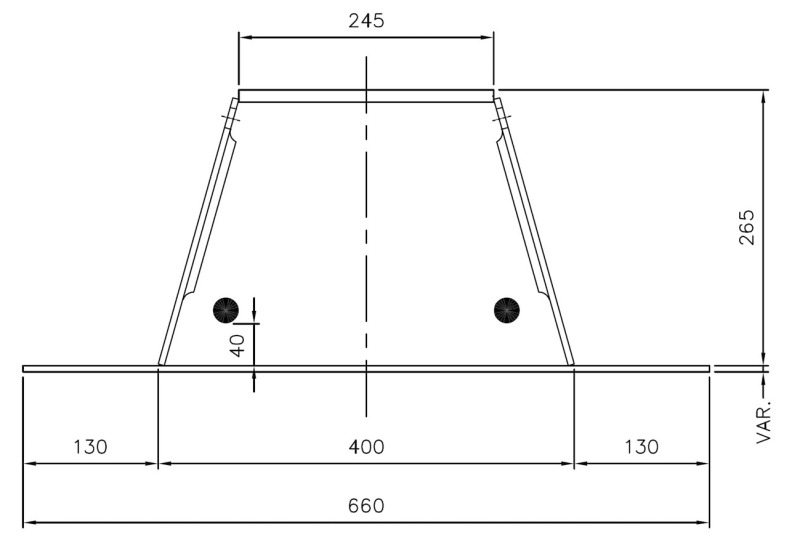

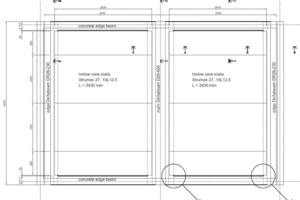

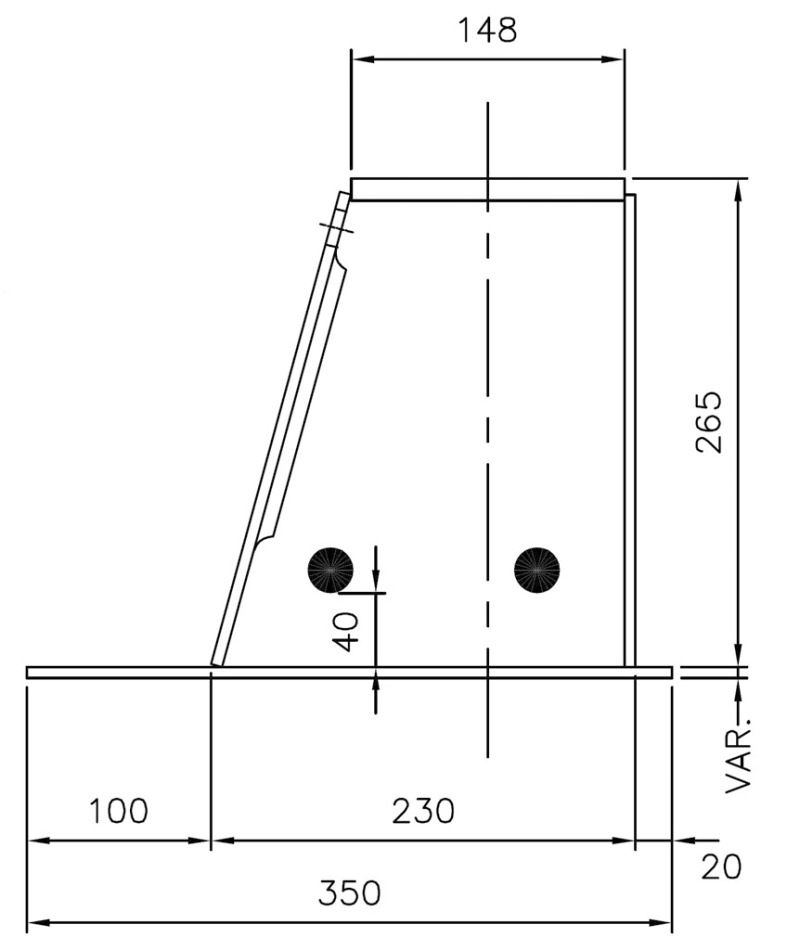

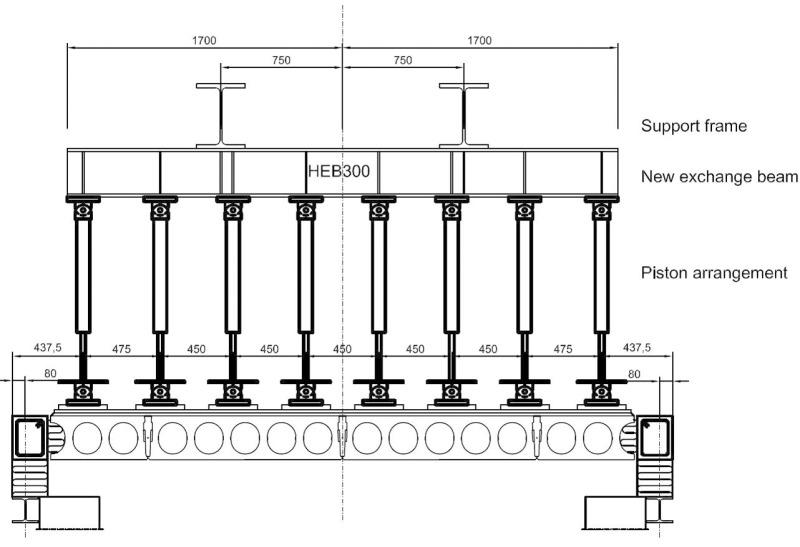

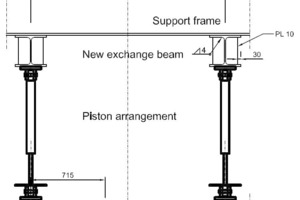

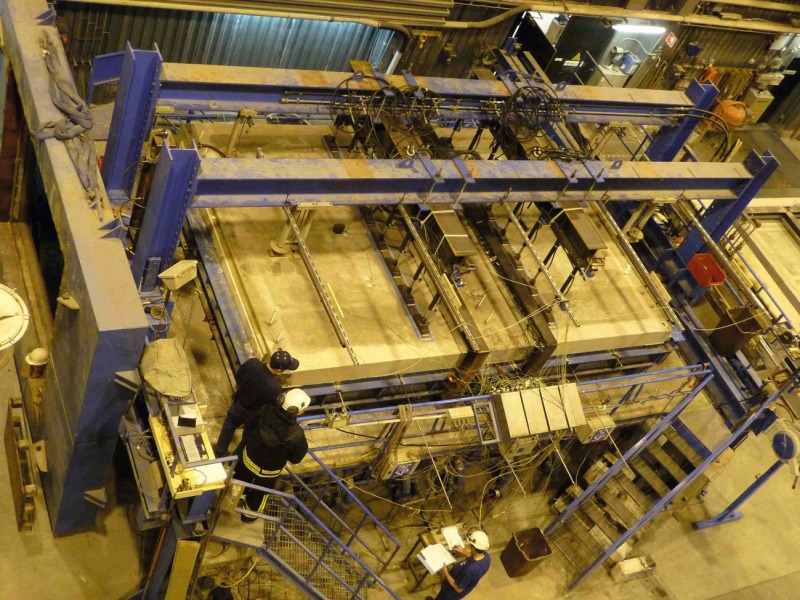

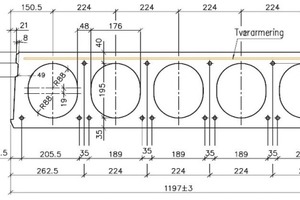

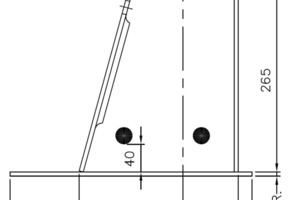

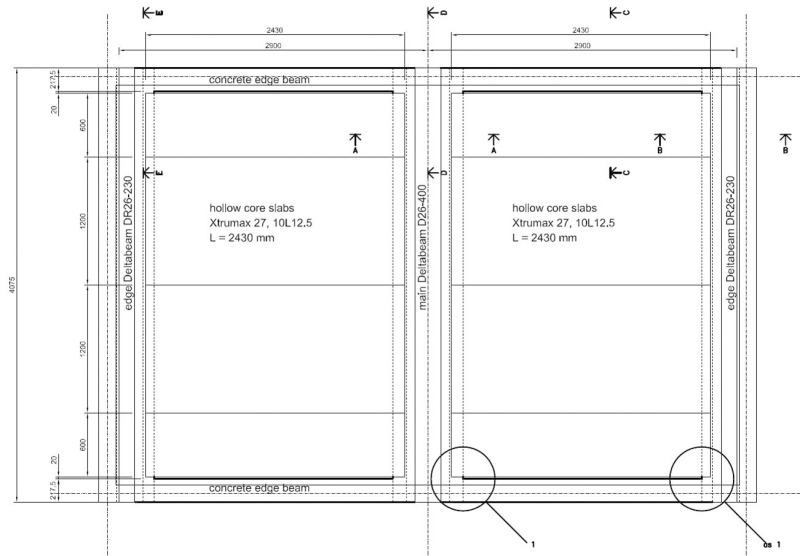

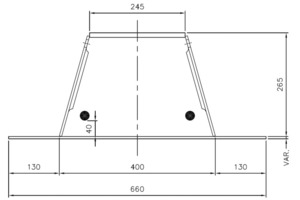

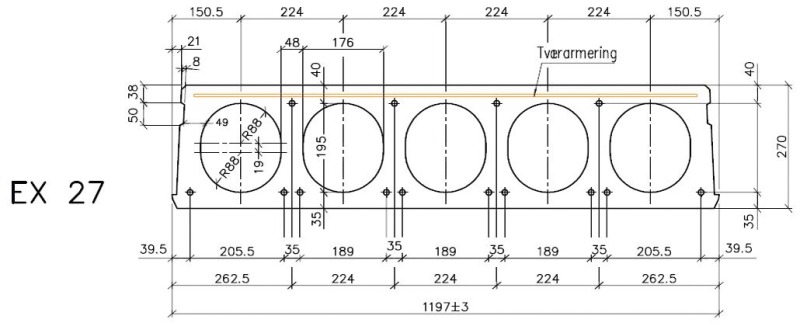

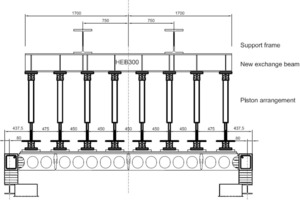

Die für den Brandversuch vorgesehenen Versuchselemente bestanden aus einem Deltabeam-Hauptträger mit einer Spannweite von 3915 mm. Die Deckenelemente wiesen eine Spannweite von 2.350 mm zwischen dem Hauptträger und den beiden Randträgern auf (siehe Abb. 1). Die Querschnitte der Deltabeams und Hohl-
deckenelemente sind in den Abb. 2, 3 und 4 dargestellt.

Die Bemessung und Dokumentation der Tragfähigkeit des Deltabeam wurde von Peikko durchgeführt. Der Auslastungsgrad des Deltabeam-Hauptträgers und der beiden Randträger war nahezu identisch, um während der Brandversuche einheitliche...
