Modular built-up, partly mobile crash barrier/guard-rail “system“ of precast, reinforced
concrete elements with strong anchorage in
the ground/soil via reinforced concrete “
anchors “and an additional concrete sheathing. In addition, this “barrier” system features inte-
grated two-step, horizontal buffer elements

(10) DE102021004266A1

(22) 28.08.2021

(43) 02.03.2023

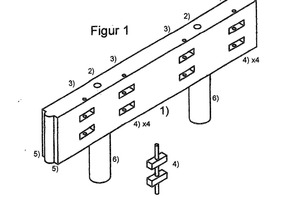

(57) Das erfindungsgemäße Leitplanken-/Schutzplanken-„System“ besteht im Wesentlichen aus einem mobilen Leitplanken-/Schutzplanken-„Körper“ (s. Figur-1), zwei stationären „Ankern“ sowie jeweils einem vierteiligen, horizontalem „Puffer-System“.Das Schutzplanken-„System“ ist - bis auf die „Puffer-Elemente“ - eine Untermenge des Leitplanken-„Systems“ und konstruktiv völlig identisch. Das Leitplanken-/Schutzplanken-„System“ zeichnet sich dadurch aus, dass es nach dem Aufbau jederzeit über mobile Eigenschaften verfügt, da der „Leitplanken-/Schutzplanken-„Körper“ je nach Einsatzart kurzfristig mittels eines Kranes aus den Ankern gehoben oder in diese eingesetzt werden kann. Dazu ist es nur notwendig, entweder die Kanal-Deckel auf die „Anker“ zu platzieren oder sie gegebenenfalls zu entfernen. Am Standort selbst sind dann nur zwei Kanaldeckel sichtbar, die voll belastet werden können.Diese Prozedur, die Aktivierung oder Deaktivierung eines Leitplanken-/Schutzplanken-„Systems“ ist jeweils in wenigen Minuten abgeschlossen. Das erfindungsgemäße Leitplanken-/Schutzplanken-„System“ kann aufgrund seiner vielseitigen Eigenschaften, hohen Schutzfunktion und großer Flexibilität für die unterschiedlichsten Anforderungen eingesetzt werden. Insbesondere durch die mittlerweile hohe Gefährdung durch Terroranschläge bietet es bei Veranstaltungen jeglicher Größe einen flexiblen, sicheren Schutz.

(71) Bahr, Gunter E., Dipl.-Wirt. -Ing. (TH), 58730 Fröndenberg, DE
