Wood/concrete composite component and
process for its manufacture

(10) DE 10 2019 107 578 B4

(22) 25.03.2019

(43) 01.10.2020

(57) Holz-/Beton-Verbundbauteil (1), insbe­sondere für große Spannweiten von über 8 Metern, das (1) einen Untergurt (2) aus Holz aufweist, auf dem in Längs­richtung des Untergurts (2) orientierte Holzstege (3, 4) über­stehen, die derart voneinander beabstandet sind, dass der Untergurt (2) und die voneinander beabstandeten Holzstege (3, 4) einen Innenraum mit einem U-förmigen Querschnitts­profil bilden, in dem ein in Längsrichtung des Untergurts (2) orientierter Betonsteg (5) angeordnet ist, und dass auf den Holzstegen (3, 4) des Verbundbauteiles (1) ein Obergurt (8) aus Holz aufliegt, dadurch gekennzeichnet, dass der Innen­raum als Gussform für den Betonsteg (5) ausgebildet und an seinen quer zur Längserstreckung des Verbundbauteiles (1) orientierten Stirnenden geschlossen ist, dass der Ober­gurt (8) über das durch den Untergurt (2) und die Holzstege (3, 4) gebildete Querschnittsprofil vorsteht und dass die vor­stehenden Endbereiche des Obergurts (8) jeweils ein Aufla­ger für das Verbundbauteil (1) bilden, dass im Obergurt (8) zumindest eine Einfüllöffnung (9) zum Einfüllen des den Be­tonsteg (5) ausbildenden Betons in den als Gussform aus­gebildeten Innenraum vorgesehen ist, dass zumindest eine als Stahlstab ausgebildete Unterspannung (6, 7) vorgese­hen ist, die beidseits mit ihren Endbereichen an dem Ober­gurt (8) und in dem zwischen den Endbereichen liegenden Abschnitt der zumindest einen Unterspannung (6, 7) am Un­tergurt (2) gehalten ist, und dass die zumindest eine ...

(73) Leber, Christian, 77855 Achern, DE; Steffen Holzbau S.A., Grevenmacher, LU

x

Related articles:

Issue 10/2021

Walk-on or trafficable floor element and process for its manufacture

(10) DE 10 2020 135 107 A1 (22) 30.12.2020 (43) 15.07.2021 (57) Die Erfindung betrifft ein begeh­bares oder befahrbares Bodenelement aus Beton, insbe­sondere Betonstein, das wenigstens eine...

more
Issue 09/2018

Concrete construction in modular design

(10) DE 10 2017 200 118 Al (22) 05.01.2017 (43) 05.07.2018 (57) Um eine herkömmliche Schalungs­einrichtung zu verbessern, ist erfindungsgemäß eine Scha­Iungseinrichtung zum Herstellen von...

more
Issue 03/2022

Wood-concrete composite component and process for building a wood-concrete composite component

(10) DE 10 2020 114 953 A1 (22) 05.06.2020 (43) 09.12.2021 (57) Gegenstand der Erfindung ist ein Holz-Beton-Verbundbauteil (100), umfassend wenigstens ein Holzbauteil (1), insbesondere ein balken-...

more
Issue 11/2021

Formwork system, anchoring element, anchoring retention device and concrete construction element as well as forming method

(10) DE 10 2020 000 806 A1 (22) 07.02.2020 (43) 12.08.2021 (57) Die Erfindung betrifft ein Scha­lungssystem (1) zum Verschalen eines Betonbauteils sowie eine Verankerung und eine...

more
Issue 01/2021

Method for manufacture of a wide range of cast concrete elements of prestressed concrete

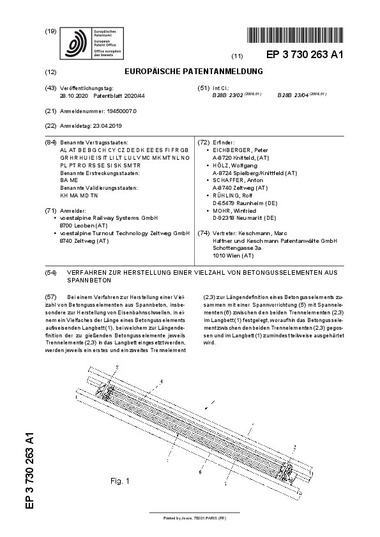

(11) EP 3 730 263 A1 (22) 23.04.2019 (43) 28.10.2020 Patentblatt 2020/44 (57) Bei einem Verfahren zur Herstellung einer Vielzahl von Betongusselementen aus Spannbeton, insbe­sondere zur Herstellung...
