Formwork element for creating an indented construction joint in a concrete construction member
(10) DE 10 2020 128 055 A1
(22) 26.10.2020
(43) 12.05.2021

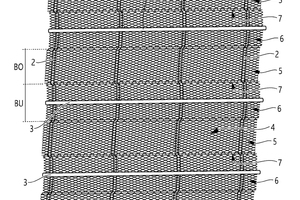

(57) Beschrieben wird ein Schalungselement 1 zum Erzeugen einer verzahnten Arbeitsfuge zwischen zwei Betonbauteilen. Das Schalungselement 1 weist eine Querstäbe 2 und Längsstäbe 3 umfassende Gittermatte und ein zwi-schen den Quer- und Längsstäben 2, 3 der Gittermatte eingeschweißtes durchbrochenes Metallblech 4 auf, wobei das durchbrochene Metallblech 4 derart profiliert vorliegt, dass es in einer Obergurtebene angeordnete Obergurtabschnitte 5 und in einer Untergurtebene angeordnete Untergurtabschnitte 6 aufweist. Die Obergurtabschnitte 5 sind mit den Untergurtabschnitten 6 über sich von der Obergurtebene bis zu der Untergurtebene erstreckende Stegabschnitte 7 verbunden, wobei die Quer- und Längsstäbe 2, 3 der Gittermatte entweder ausschließlich mit den Obergurtabschnitten 5 oder ausschließlich mit den Untergurtabschnitten 6 des Metallblechs in Kontakt stehen.
(71) Max Frank GmbH & Co. Kommanditgesellschaft, 94339 Leibl-fing, DE
