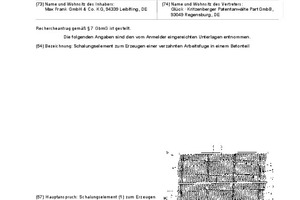

Shuttering element for creating an indented  construction joint in a concrete member

(10) DE 20 2019 106 248 U1

(22) 11.11.2019

(45) 02.01.2020

(57) Schalungselement (1) zum Erzeugen einer verzahnten Arbeitsfuge zwischen zwei Betonbauteilen, wobei das Schalungselement (1) eine Querstäbe (2) und Längsstäbe (3) umfassende Gittermatte und ein zwischen den Quer- und Längsstäben (2, 3) der Gittermatte einge­schweißtes durchbrochenes Metallblech (4) aufweist, wobei das durchbrochene Metallblech (4) derart profiliert vorliegt, dass es in einer Obergurtebene angeordnete Obergurtab­schnitte (5) und in einer Untergurtebene ange -ordnete Un­tergurtabschnitte (6) aufweist, wobei die Obergurtabschnitte (5) mit den Untergurtabschnitten (6) über sich von der Ober­gurtebene bis zu der Untergurtebene erstreckende Stegab­schnitte (7) verbunden sind, wobei die Quer- und Längsstäbe (2, 3) der Gittermatte entweder ausschließlich mit den Ober­gurtabschnitten (5) oder ausschließlich mit den Untergurtab­schnitten (6) des Metallblechs in Kontakt stehen.

(73) Max Frank GmbH & Co. KG, 94339 Leiblfing, DE
