Device for reinforcing a concrete floor, designed as thrust element

(11) EP 3 258 028 A1

(22) 14.06.2017

(43) 20.12.2017 Patentblatt 2017/51

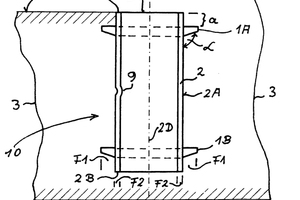

(57) Eine als Schubelement ausgebildete Vorrichtung zum Bewehren einer Betondecke, insbesondere ge­gen Durchstanzen im Bereich ihrer Auflage auf einer Stütze, umfasst einen eine Oberseite (2A) und eine Un­terseite (2B), eine radiale Außenfläche (2C) und eine Rohrachse (2D) aufweisenden rohrförmigen Körper (2) zum wahlweisen Hindurchführen von mindestens einem Strang, wie mindestens einem Kabel, eine Rohrleitung oder dergleichen, quer zur Betondecke, mit mindestens einem die radiale Außenfläche (2C) des rohrförmigen Körpers (2), vorzugsweise ununterbrochen, umlaufend überragenden kragenförmigen Verankerungselement (1; 1A, 1 B). Um ein gattungsgemäßes Schubelement zu ertüchtigen, auch in seiner unmittelbaren Umgebung das Herstellen einer Betondecke mit hoher Betonqualität ins­besondere Druckfestigkeit des Betons zu gestatten, wird vorgeschlagen, dass das mindestens eine Veranke­rungselement (1; 1A, 1B) zumindest auf seiner der Un­terseite (2B) des rohrförmigen Körpers (2) zugewandten Seite, zumindest am Übergang zur Außenfläche (2C) des rohrförmigen Körpers, mit der Außenfläche einen Winkel á zwischen 91° und 150°bildet.

(71) Mösch, Thomas 8173 Neerach (CH)

(84) Benannte Vertragsstaaten: AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR, benannte Erstreckungsstaaten: BA ME, benannte Validierungsstaaten: MA MD
