Device designed as shear element for reinforcing a concrete floor

(10) DE 20 2016 103 203 U1

(22) 16.06.2016

(45) 26.10.2017

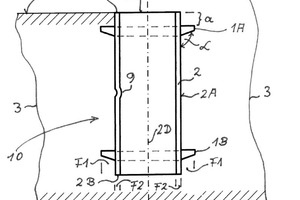

(57) Als Schubelement ausgebildete Vor­richtung zum Bewehren einer Betondecke, insbesondere ge­gen Durchstanzen im Bereich ihrer Auflage auf einer Stüt­ze, umfassend einen eine Oberseite (2A) und eine Unter­seite (2B), eine radiale Außenfläche (2C) und eine Rohrach­se (2D) aufweisenden rohrförmigen Körper (2) zum wahl­weisen Hindurchführen von mindestens einem Strang, wie mindestens einem Kabel, einer Rohrleitung oder dergleichen, quer zur Betondecke, mit mindestens einem die radiale Au­ßenfläche (2C) des rohrförmigen Körpers (2), vorzugsweise ununterbrochen, umlaufend überragenden kragenförmigen Verankerungselement (1; 1A, 1B), dadurch gekennzeichnet, dass das mindestens eine Verankerungselement (1; 1A, 1B) zumindest auf seiner der Unterseite (2B) des rohrförmigen Körpers (2) zugewandten Seite, zumindest am Übergang zur Außenfläche (2C) des rohrförmigen Körpers, mit der Außen­fläche einen Winkel α zwischen 91° und 150° bildet.

(73) Mösch, Thomas, Neerach, CH

x

Related articles:

Issue 02/2018

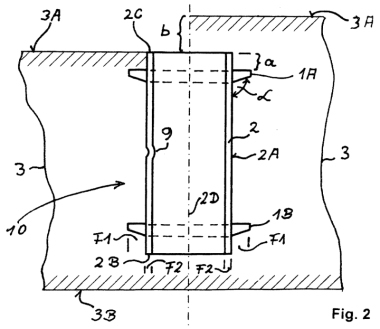

Device for reinforcing a concrete floor, designed as thrust element
