Connection system for connecting precast concrete elements

(11) EP 3 214 235 Al

(22) 05.03.2016

(43) 06.09.2017 Patentblatt 2017/36

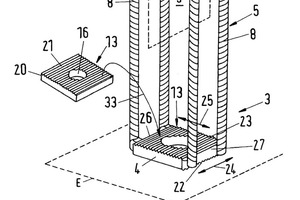

(57) Die Erfindung betrifft ein Verbindungssystem zum Verbinden eines ersten Betonfertigteils mit einem zweiten Betonfertigteil. Das Verbindungssystem weist ei­nen Fertigteilverbinder (3) und ein Verbindungselement auf, wobei der Fertigteilverbinder (3) eine Basisplatte (4) und mindestens einen mit der Basisplatte (4) verbunde­nen Eingießanker (5) zum Eingießen im ersten Beton­fertigteil umfasst. Die Basisplatte (4) Iiegt in einer Basi­sebene (E) und weist eine Durchstecköffnung (6) für das Verbindungselement (7) auf. Der Querschnitt der Durch­stecköffnung (6) ist größer als der Querschnitt des Ver­bindungselementes. Das Verbindungssystem weist Po­sitioniermittel (13) zur freien Positionierung und zur form­schlüssigen Lagefixierung des durch die Durchstecköff­nung (6) hindurchgeführten Verbindungselelementes in allen in der Basisebene (E) der Basisplatte (4) liegenden Richtungen auf.

(71) HALFEN GmbH,  40764 Langenfeld (DE)

(84) Benannte Vertragsstaaten: AL AT BE BG CH CY CZ DE DK EE ES Fl FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR Benannte Erstreckungsstaaten: BA ME Benannte Validierungsstaaten: MA MD
