Precast concrete element connector and system for connecting precast concrete elements

(11) EP 3 214 234 Al

(22) 05.03.2016

(43) 06.09.2017 Patentblatt 2017/36

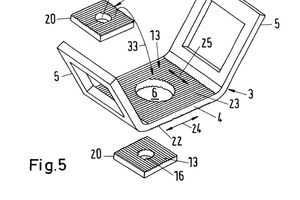

(57) Die Erfindung betrifft einen Fertigteilverbinder (3) zum Verbinden eines ersten Betonfertigteils (1) mit einem zweiten Betonfertigteil (2) sowie ein Verbindungs­system mit einem solchen Fertigteilverbinder (3). Der Fertigteilverbinder umfasst eine Basisplatte (4) und min­destens einen mit der Basisplatte (4) verbundenen Ein­gießanker (5) zum Eingießen im ersten Betonfertigteil (1), wobei die Basisplatte (4) in einer Basisebene Iiegt und eine Durchstecköffnung (6) für ein Verbindungselement aufweist. Die Basisplatte (4) und der mindestens eine Eingießlanker (5) sind als einstückiges Blechbiege­teil ausgebildet. Der mindestens eine Eingießanker (5) ist gegenüber der Basisplatte (4) aus der Basisebene heraus um einen Winkel aufgebogen. Das Verbindungs­system weist Positioniermittel (13) zur formschlüssigen Lagefixierung des durch die Durchstecköffnung (6) hin­durchgeführten Verbindungselementes in der Basisebe­ne der Basisplatte (4) auf.
