Connection element for an earthing connection for embedding into a concrete element
(10) DE 20 2017 104 881 U1
(22) 14.08.2017
(45) 05.10.2017

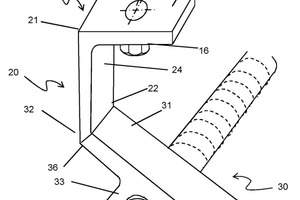

(57) Anschlusselement für einen Erdungsverbinder (50) und/oder ein Kabel, zum Einbetonieren in ein Betonelement (45),
– mit einer Anschlussfläche (11) mit Verbindungsmitteln (15) zum Befestigen des Erdungsverbinders (50) und/oder des Kabels,
– mit einem von der Anschlussfläche (11) nach innen in das Betonelement (45) hinein aufragenden und mit der Anschlussfläche (11) elektrisch leitend verbundenen oder einstückig ausgebildeten elektrisch leitfähigen Abstandsteil (20), wobei das Abstandsteil (20) eine obere Kante (22) aufweist, die den größten Abstand des Abstandsteils (20) von der Anschlussfläche (11) besitzt,
– mit einem an dem Abstandsteil (20) angeschweißten elektrisch leitfähigen Befestigungsteil (30), das mit einem elektrisch leitfähigen Erdungselement (40) im Inneren des Betonelementes (45) elektrisch leitend verbindbar ist, wobei das Befestigungsteil (30) einen im Schnitt V-förmigen Abschnitt aufweist, wobei der V-förmige Abschnitt des Befestigungsteils (30) zwei Flanken aufweist, die miteinander einen Winkel einschließen, wobei der Bereich des Winkels im Inneren des V-förmigen Abschnitts des Befestigungsteils (30) zur Aufnahme des Erdungselements (40) vorgesehen ist, dadurch gekennzeichnet, dass das Befestigungsteil (30) im Schnitt insgesamt T-förmig mit einem Fuß (38) des T und einem aus zwei Armen (33, 34) bestehenden Querbalken des T ausgebildet ist, dass ein Arm (33) des T mit dem Fuß (38) des T den V-förmigen Abschnitt des Befestigungsteils (30) bilden, dass die beiden Arme (33, 34) des T auf ihrer dem Fuß (38) abgewandten Seite jeweils eine äußere Kante (36, 37) aufweisen, und dass der Bereich der äußeren Kante (36) eines Arms (33) des T-förmigen Befestigungsteils (30) und/oder der Bereich benachbart zur äußeren Kante (36) des T-förmigen Befestigungsteils (30) mit der oberen Kante (22) des Abstandsteils (20) verschweißt ist.
(73) Weitkowitz GmbH, 31224 Peine, DE
