Corrosion protection device for protecting electrically conductive reinforcement embedded in concrete from corrosion
(10) DE202020005909U1
(22) 02.11.2020
(43) 13.04.2023

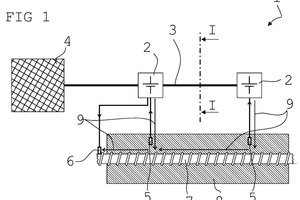

(57) Korrosionsschutzeinrichtung (1) zum Schutz vor Korrosion einer elektrisch leitfähigen und in einem Betonbauteil in Beton (8) eingebetteten Bewehrung (7) mit einem Betonbauteil, mit einer in dem Beton (8) des Betonbauteils eingebetteten Bewehrung (7), mit mindestens einem Kathodenanschluss (6) und mit mehreren Anoden (5), zwischen denen mit einer Energieversorgungseinrichtung (4) eine Potentialdifferenz vorgegeben werden kann, wobei der mindestens eine Kathodenanschluss (6) mit der Bewehrung (7) elektrisch leitend verbunden ist und die Anoden (5) beabstandet zu dem mindestens einen Kathodenanschluss (6) und der Bewehrung (7) verteilt in dem Beton (8) oder auf einer Oberfläche des Betonbauteils festgelegt sind, sodass durch die vorgegebene Potentialdifferenz ein Kathodenschutzstrom von den Anoden (5) durch die Bewehrung (7) zu dem Kathodenanschluss (6) erzeugt wird, um eine unerwünschte Oxidation und dadurch verursachte Korrosion der Bewehrung (7) zu reduzieren, dadurch gekennzeichnet, dass die Korrosionsschutzeinrichtung (1) eine gleichgroße Anzahl von Potentialdifferenzsteuereinrichtungen (2) und Anoden (5) aufweist, sodass jede Anode (5) jeweils einer Potentialdifferenzsteuereinrichtung (2) zugeordnet ist, und wobei jede Potentialdifferenzsteuereinrichtung (2) eine zwischen der ihr zugeordneten Anode (5) und dem mindestens einen Kathodenanschluss (6) anliegende Anodenpotentialdifferenz unabhängig von jeder anderen Anodenpotentialdifferenz einer der restlichen Anoden (5) zu dem mindestens einen Kathodenanschluss (6) steuern kann, sodass eine Schutzstromverteilung des Kathodenschutzstromes verteilt auf die von dem mindestens einen Kathodenanschluss (6) und der Bewehrung (7) beabstandeten Anoden (5) durch deren Potentialdifferenzsteuereinrichtungen (2) eingestellt werden kann.
(71) Faulhaber, Armin; Gerhard, Gregor (DE)
