Concrete block for submarine cable protection capable of 3-dimensional assembly and block ...

(10) KR20240109094

(22) 03.01.2023

(43) 10.07.2024

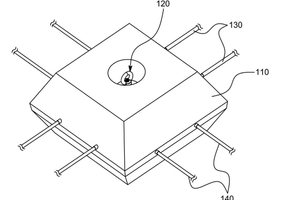

(57) Die vorliegende Erfindung betrifft einen Betonblock zum Schutz von Unterseekabeln, der in drei Dimensionen zusammengebaut werden kann, und eine Blockmatratze, die diesen verwendet, bestehend aus: einem Blockkörper mit Vertiefungen auf der Ober- und Unterseite, die jeweils auf der Ober- und Unterseite ausgebildet sind; Eine Seilstützwelle, die so installiert ist, dass sie den Blockkörper in vertikaler Richtung durchdringt, wobei ein Ende davon der oberen Oberflächenvertiefung und das andere Ende der unteren Oberflächenvertiefung ausgesetzt ist; Ein Paar erster Rohre, die so installiert sind, dass sie den Blockkörper in horizontaler Richtung durchdringen; ein Paar zweiter Rohre, die über oder unter dem ersten Rohr und senkrecht zum ersten Rohr installiert sind und in horizontaler Richtung durch den Blockkörper verlaufen; und ein Verstärkungsnetz, das in horizontaler Richtung zwischen dem ersten Rohr und dem zweiten Rohr innerhalb des Blockkörpers angeordnet ist. Dadurch sind die in der Matratze verwendeten Blöcke trennbar und die Größe und Form der Matratze kann durch die selektive Kombination der Blöcke durch die Verbindungselemente angepasst werden. Die Blöcke können einfach vertikal und horizontal durch die Seile und Verbindungselemente zusammengebaut werden ist ein Effekt.

(71) SSE Co., Ltd., KR

x

Related articles:

Issue 10/2024

Molded concrete block for seperating roads

(10) DE102023101344A1 (22) 19.01.2023 (43) 25.07.2024 (57) Die Erfindung betrifft einen Formstein aus Beton zur Begrenzung von Fahrbahnen für Straßen, wobei der Formstein eine Fahrbahnseite (11) und...

more
Issue 09/2019

Masonry block and method for its manufacture

(10) DE 10 2018 101 708 A1 (22) 25.01.2018 (43) 25.07.2019 (57) Die vorliegende Erfindung betrifft einen aus Mörtel oder Beton geformten Mauerstein oder ein Fertigbauteil, welcher(s) in seinem...

more
Issue 06/2024

Structure comprising precast concrete elements with sealing element and corresponding precast construction element

(10) DE102022122444A1 (22) 05.09.2022 (43) 07.03.2024 (57) Die vorliegende Erfindung betrifft ein Bauwerk, umfassend mindestens zwei nebeneinander angeordnete und als Betonfertigteil (6,10)...

more
Issue 04/2024

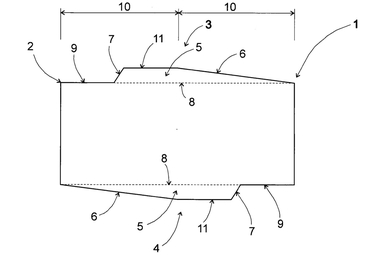

Composite concrete paving block
