Shuttering device for structural concrete elements
(10) DE 10 2016 106 732 A1
(22) 12.04.2016
(43) 12.10.2017

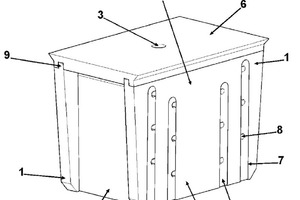

(57) Die vorliegende Erfindung betrifft eine verbesserte Abschalvorrichtung für Betonteile, umfassend:
– mehrere Leiterplatten (2) mit darin ausgebildeten Nuten (8) zur Aufnahme von Spannseilen oder Spanndrähten,
– zwei in Querrichtung zu den Leiterplatten (2) angeordnete Seitenelemente (1) mit darin eingearbeiteten Schlitzen (7) zur seit-
lichen Aufnahme der Leiterplatten (2),
– ein auf einer Fußplatte (4) aufgesetztes Stützrohr (3),
– eine auf das Stützrohr (3) aufsetzbare Abdeckung (6), wobei die Seitenelemente (1), die Fußplatte (4) und die Abdeckung (6) im Montagezustand eine kastenförmige Schalung bilden, dadurch gekennzeichnet, dass an dem Stützrohr (3) zur Abschalung ein Montageschuh (5) ausgebildet ist.
(71) Haberstroh Baubedarf Gesellschaft mit beschränkter Haftung, 63322 Rödermark, DE
