Molded concrete block for landscape design

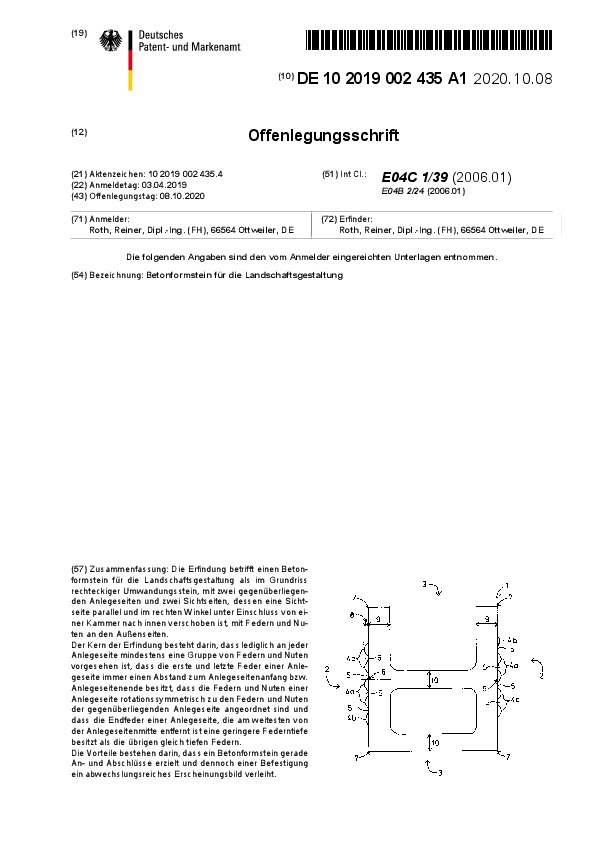

(10) DE 10 2019 002 435 A1

(22) 03.04.2019

(43) 08.10.2020

(57) Die Erfindung betrifft einen Beton­formstein für die Landschaftsgestaltung als im Grundriss rechteckiger Umwandungsstein, mit zwei gegenüberliegen­den Anlegeseiten und zwei Sichtseiten, dessen eine Sicht­seite parallel und im rechten Winkel unter Einschluss von ei­ner Kammer nach innen verschoben ist, mit Federn und Nuten an den Außenseiten. Der Kern der Erfindung besteht darin, dass lediglich an jeder Anlegeseite mindestens eine Gruppe von Federn und Nuten vorgesehen ist, dass die erste und letzte Feder einer Anle­geseite immer einen Abstand zum Anlegeseitenanfang bzw. Anlegeseitenende besitzt, dass die Federn und Nuten einer Anlegeseite rotationssymmetrisch zu den Federn und Nuten der gegenüberliegenden Anlegeseite angeordnet sind und dass die Endfeder einer Anlegeseite, die am weitesten von der Anlegeseitenmitte entfernt ist eine geringere Federntiefe besitzt als die übrigen gleich tiefen Federn. Die Vorteile bestehen darin, dass ein Betonformstein gerade An- und Abschlüsse erzielt und dennoch einer Befestigung ein abwechslungsreiches Erscheinungsbild verleiht.

(71) Roth, Reiner, Dipl.-Ing. (FH), 66564 Ottweiler, DE
