Concrete paving block system

(10) DE 20 2021 003 805 U1

(22) 17.12.2021

(45) 24.02.2022

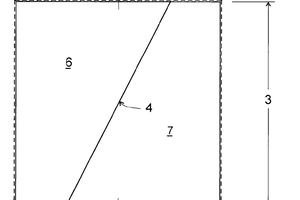

(57) Betonpflastersteinsystem aus Quadersteinen mit oder ohne Abstandhaltern, Verbundzähnen oder Abstandsblöcken an den senkrechten Seitenflächen, dadurch gekennzeichnet, dass im Grundriss gesehen das Betonpflastersteinsystem aus mindestens einem gedachten Quadrat (1), welches zwei Einzelsteine (6, 7) beinhaltet und einem Rechteckstein (2) mit der halben und ganzen Länge (3) des gedachten Quadrats (1) besteht, wobei das gedachte Quadrat (1) mittels einer durchgängigen Fuge (4) in Form einer Schrägen, eines Polygonzuges oder einer geschwungenen Linie, die außerhalb der Mitte (5) einer Quadratseite beginnt und außerhalb der Mitte (5) der gegenüberliegenden Quadratseite endet, in zwei gegeneinander um 180° gedreht liegende, deckungsgleiche Einzelsteine (6, 7) geteilt ist.

(73) Roth, Reiner, Dipl.-Ing. (FH), 66564 Ottweiler, DE
