Method for fixing attachment parts to concrete or masonry
(10) EP4542064A2
(22) 21.12.2017
(43) 23.04.2025

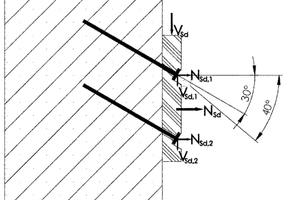

(57) Gezeigt wird ein Verfahren zum Befestigung von Anbauteilen (10) auf einem Befestigungsgrund (12), der durch Beton oder Mauerwerk gebildet wird, mit einer Gruppe von Ankern (14), wobei für das Verhältnis VSd /NSd des Bemessungswerts der Querbelastung VSd und des Bemessungswerts der Zugbelastung NSd mindestens eines Ankers (14) in der Ankergruppe gilt: VSd /NSd ≥ 0,3, vorzugsweise VSd /NSd ≥ 0,6 und besonders vorzugsweise VSd /NSd ≥ 1,0, und wobei für diesen Anker die charakteristischen Widerstände bei Querbeanspruchung VRk bzw. bei Zugbeanspruchung NRk die folgende Beziehung erfüllen: VRk/NRk ≤ 1,1. Der mindestens eine Anker (14) der Ankergruppe ist mit einem Winkel αAnker zur Senkrechten zur Oberfläche des Befestigungsgrundes (12) derart geneigt eingesetzt ist, dass gilt: αAnker=k*34*arctanVSd/NSdfürNSd>o, und αAnker=k*67,5°fürNSd=o, mit : 0,8 ≤ k ≤ 1,34, unter der Maßgabe, dass αAnker ≤ 75°.
(71) Ludwig Hettich Holding GmbH & Co. KG, DE
