Edge formwork element with a formwork panel servin g as permanent formwork for manufacture of a concrete panel

(10) DE 10 2015 017 166 B4

(22) 05.05.2015

(43) 23.03.2017

(45) 20.10.2022

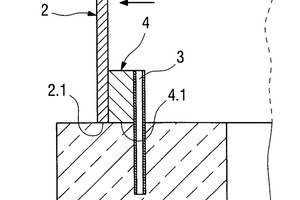

(57)  Randschalungselement (1) mit einer als verlorene Schalung dienenden Schalungsplatte (2) zur Herstellung einer Betonplatte, aufweisend eine Anzahl von Verankerungsprofilen (3), welche gegenüber einer Unterseite (2.1) der Schalungsplatte (2) einen Überstand aufweisen, welcher in ein noch nicht abgebundenes Randfundament (7) vertikal eingeführt wird, dadurch gekennzeichnet, dass zwischen der Schalungsplatte (2) und der Anzahl von Verankerungsprofilen (3) eine Anzahl von Distanzelementen (4) angeordnet ist, wobei die Anzahl von Verankerungsprofilen (3) an einer Innenseite (2.2) der Schalungsplatte (2) angeordnet ist, wobei ein Distanzelement (4) eine Holzzementplatte mit einer Dicke von 20 mm ist, und dass eine Unterkante (4.1) der Anzahl von Distanzelementen (4) in einer Ebene mit der Unterseite (2.1) der Schalungsplatte (2) angeordnet ist.

(73) Kokel, Matthias, 33154 Salzkotten, DE

Related articles:

Issue 2017-01

Edge form element with shuttering panel for manufacture of a concrete panel

(10) DE 10 2015 208 238 Al (22) 05.05.2015 (43) 10.11.2016 (57) Die Erfindung betrifft ein Rand­schalungselement (1) mit ­einer Schalungsplatte (2) zur Her­stellung einer Betonplatte, insbesondere...

more
Issue 2017-07

Formwork element

(10) DE 10 2015 223 112 Al (22) 23.11.2015 (43) 24.05.2017 (57)  Ein Schalungselement (1) zur Her­stellung eines Ringbalkens oder einer Betonplatte umfasst ein Verbindungselement (5) und eine Anzahl...

more
Issue 2019-07

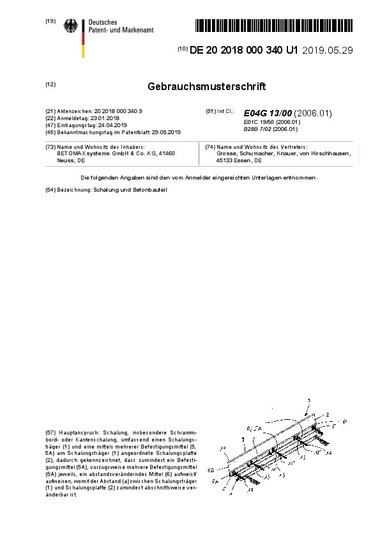

Formwork and structural concrete component

(10) DE 20 2018 000 340 U1 (22) 23.01.2018 (45) 29.05.2019 (57) Schalung, insbesondere Schramm­bord- oder Kantenschalung, umfassend einen Schalungs­träger (1) und eine mittels mehrerer...

more
Issue 2018-07

Formwork element

(10) DE 20 2017 102 196 U1 (22) 12.04.2017 (45) 24.05.2018 (57) Schalungselement (1) zur Herstellung eines Betonbauteiles, umfassend ein Verbindungselement (5) und eine Anzahl damit fest verbundener,...

more
Issue 2017-12

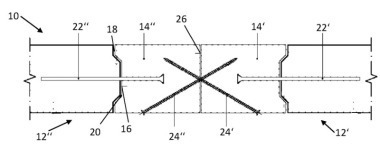

Precast Element
