Computer-aided method for measuring a production pallet for precast concrete components
and/or a component arranged on the production pallet
(10) EP4530571A1
(22) 27.09.2023
(43) 02.04.2025

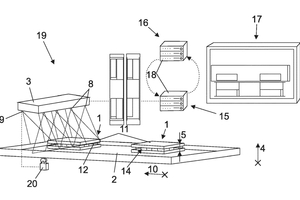

(57) Computergestütztes Verfahren zur Vermessung einer Produktionspalette (2) für Betonfertigbauteile (1) für die Bauindustrie und/oder wenigstens einer auf der Produktionspalette angeordneten Komponente, vorzugsweise wenigstens eines Betonfertigbauteiles (1), bevorzugt Wandelement oder Deckenelement, wobei die folgenden Verfahrensschritte:
die Produktionspalette (2) wird relativ zu wenigstens einer Messvorrichtung (3), vorzugsweise über ein Portal oder einen Kragarm, zum Scannen der Produktionspalette (2) bewegt,
durch die wenigstens eine Messvorrichtung (3) wird wenigstens ein Tiefenbild in orthogonaler Richtung (4) auf die Produktionspalette (2) erstellt,w
eine Produktionspalettenhöhe und/oder eine Produktionshöhe (5) wenigstens einer auf der Produktionspalette (2) angeordneten Komponente orthogonal auf die Produktionspalette (2) wird durch eine Recheneinheit (18) über das wenigstens eine Tiefenbild an zumindest zwei räumlich voneinander beabstandeten Positionen (6, 7) der Produktionspalette (2) bestimmt.
(71) Ebawe Anlagentechnik GmbH, DE
