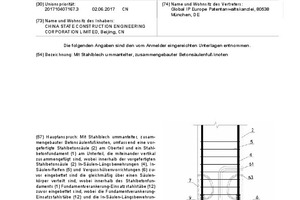

Sheet-steel sheathed assembled concrete column base knot

(10) DE 20 2018 006 351 U1

(22) 22.03.2018

(45) 19.03.2020

(57) Mit Stahlblech ummantelter, zusam­mengebauter Betonsäulenfußknoten, umfassend eine vor­gefertigte Stahlbetonsäule (2) am Oberteil und ein Stahl­betonfundament (1) am Unterteil, die miteinander vertikal zusammengefügt sind, wobei innerhalb der vorgefertigten Stahlbetonsäule (2) In-Säulen-Längsbewehrungen (4), in­ Säulen-Reifen (5) und Vergusshülsenvorrichtungen (6) zu­vor eingebettet sind die gleichmäßig über einen Säulen­körper verteilt sind, wobei innerhalb des Stahlbetonfun­daments (1) Fundamentverankerung-Einsatzstahlstäbe (12) zuvor eingebettet sind, wobei die Fundamentverankerung­Einsatzstahlstäbe (12) und die In-Säulen-Längsbewehrun­gen (4) durch ein in die Vergusshülsenvorrichtungen (6) be­fülltes Fugenmaterial (13) Fugenmaterial miteinander ver­bunden sind, wobei eine Fuge des Stahlbetonfundaments (1) und der vorgefertigten Stahlbetonsäule (2) ebenfalls mit dem Fugenmaterial (13) befüllt ist, dadurch gekennzeichnet, dass der Knoten ferner ein mit Stahlblech ummanteltes Rohr (7) umfasst, das einstückig mit der Betonsäule vorgefertigt ist und außerhalb des Säulenfu­ßes eingeschlossen ist, wobei eine Oberseite des mit Stahl­blech ummantelten Rohrs (7) niedriger als die Positionen ei­nes Einlasslochs sowie eines Auslasslochs der Vergusshül­senvorrichtung ist, wobei zwischen einem Bodenende des mit Stahlblech ummantelten Rohrs (7) und einer oberen Fun­damentoberfläche ein Spalt vorliegt, wobei an einer Außen­seite des Spaltes ein Dichtungsmaterial (3) ...

(73) CHINA STATE CONSTRUCTION ENGINEERING CORPORATION LIMITED, Beijing, CN

x

Related articles:

Issue 05/2020

Textile-concrete element, method for manufacture of a textile-concrete element ...

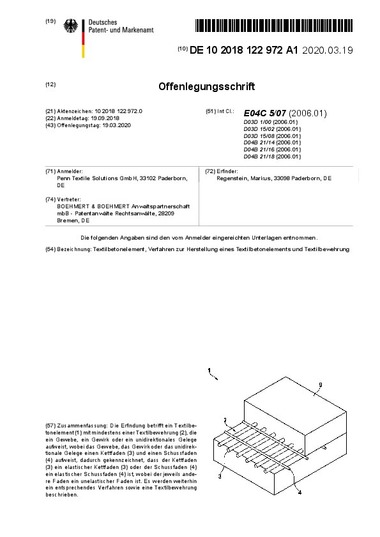

(10) DE 10 2018 122 972 A1 (22) 19.09.2018 (43) 19.03.2020 (57) Die Erfindung betrifft ein Textilbe­tonelement (1) mit mindestens einer Textilbewehrung (2), die ein Gewebe, ein Gewirk oder ein...

more
Issue 05/2020

Device and methold for connecting textile-reinforced, flat concrete elements ...

(10) DE 10 2018 122 202 B4 (22) 12.09.2018 (43) 12.03.2020 (45) 19.03.2020 (57) Die Erfindung betrifft eine Vorrich­tung, ein Verfahren und eine Verwendung zur beabstande­ten Verbindung von einem...

more
Issue 05/2018

Wall element which consists of several individual elements

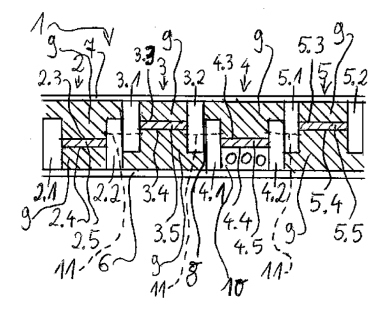

(10) DE 10 2016 118 279 A (22) 27.09.2016 (43) 29.03.2018 (57) Die vorliegende Erfindung betrifft ein Wandelement, das aus mehreren Einzelelementen be­steht, die miteinander befestigt sind. Die...

more
Issue 05/2020

Method for deployment of a detection arrangement, method for detection ...

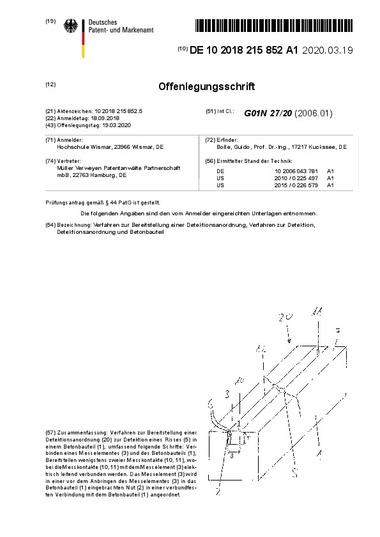

(10) DE 10 2018 215 852 A1 (22) 18.09.2018 (43) 19.03.2020 (57) Verfahren zur Bereitstellung einer Detektionsanordnung (20) zur Detektion eines Risses (5) in einem Betonbauteil (1), umfassend folgende...
