Setting tool for storing and individually setting down...

(10) DE 10 2020 001 613 A1

(22) 11.03.2020

(43) 16.09.2021

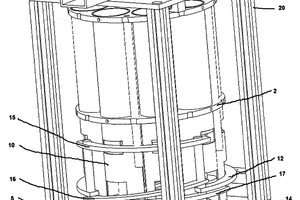

(57) Um das Einschalen von plattenför­migen Betonfertigteilen zu beschleunigen, wird ein Setzgerät vorgeschlagen, bei dem ein Rundmagazin (2) von der Grei­feinrichtung (22) des Schalungsroboters (3) horizontal und vertikal verfahren wird, wobei das Rundmagazin (2) beim Absenken auf die Formbodenebene (4) diese Vertikalbewe­gung in eine begrenzte Rotation des Rundmagazins (2) um­setzt und in einer fest definierten Winkelstellung ein senk­recht im Rundmagazin (2) gehaltenes Einbauteil (5) löst, so daß dieses aus geringer Höhe auf die Formbodenebene (4) fällt und über Magnetkraft gehalten wird. Die Erfindung betrifft das Einschalen von plattenförmigen Betonfertigteilen wie Deckenelementen, Wandelementen oder Doppelwand­elementen.

(71) Schulenburg, Marten, 59505 Bad Sassendorf, DE; Weipert, Johannes, 97422 Schweinfurt, DE
