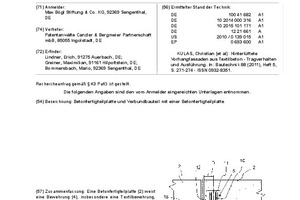

Precast concrete panel and composite unit with a precast concrete panel

(10) DE 10 2019 112 608 A1

(22) 14.05.2019

(43) 19.11.2020

(57) Eine Betonfertigteilplatte (2) weist eine Bewehrung (4), insbesondere eine Textilbewehrung, und einen am Rand der Betonfertigteilplatte (2) angeordne­ten Auflagerbereich zum Lagern des Betonfertigteilplatte (2) auf einem Träger (1) auf. Im Auflagerbe-
reich der Betonfertig­teilplatte (2) sind mehrere mit Beton überdeckte, eingegos­sene Schraubelemente angeordnet für eine Schraubverbin­dung (6) der Betonfertigteilplatte (2) mit dem Träger (1). Der Abstand (D) einer Mittellinie (M) der Schraubelemente be­trägt vom Rand der Betonfertigteilplatte (2) weniger als 20 cm, vorzugsweise weniger als 10 cm. Ein Verbundbauteil­weist eine solche Betonfertigteilplatte (2) und einen Träger (1) auf, wobei der Träger (1) zum Lagern der Betonfertigteil­platte (2) ausgebildet ist. Die Betonfertigteilplatte (2) ist mit­tels mehrerer am Rand der Betonfertigteilplatte (2) angeord­neter und durch den Träger (1) hindurchragender Schraub­elemente mit dem Träger (1) verschraubt.

(71) Max Bögl Stiftung & Co. KG, 92369 Sengenthal, DE
