Concrete structure

(10) DE 10 2009 039 337 B4

(22) 29.08.2009

(43) 03.03.2011

(45) 26.11.2020

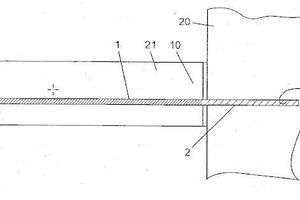

(57) Betonbauwerk aus einem bestehenden Betonbauteil (20) und einem an diesem über einen Beweh­rungsanschluss (10) anbetonierten Ergänzungsbetonbauteil (21), wobei der Bewehrungsanschluss (10) mindestens ei­nen mit dem Ergänzungsbetonbauteil (21) verbundenen Be­wehrungsstahlstab (1) aufweist, der mit einer Werkzeugan­satzform (4, 5, 7) und mit einem mit dem bestehenden Be­tonbauteil (20) verbundenen Verankerungsabschnitt (2) ver­sehen ist, welcher mit einem Außengewinde (6, 8) oder Schneidzähnen (9) versehen ist und mit diesem/diesen un­mittelbar in einem in dem bestehenden Betonbauteil (20) ein­gebrachten Bohrloch (40) durch Drehen verankert ist, dadurch gekennzeichnet, dass der Verankerungsabschnitt (2) zumindest im Bereich des Außengewindes (6, 8) oder der Schneidzähne (9) aus härterem Metall besteht als der in das Ergänzungsbetonbau­teil (21) ragende Abschnitt des Bewehrungsstahlstabs (1) und dass die Werkzeugansatzform (4, 5) im Übergangsbereich zwischen dem Verankerungsabschnitt (2) und dem anschlie­ßenden, in das Ergänzungsbetonbauteil (21) ragenden Ab­schnitt des Bewehrungsstahlstabs (1) oder im Übergangsbe­reich zwischen dem Außengewinde (6) und einer Schweiß­verbindung (3) zwischen dem Verankerungsabschnitt (2) und dem ...

(73) Dieterle GbR (vertretungsberechtigter Gesellschafter: Frank Dieterle, Tannenstraße 34,77761 Schiltach), 78713 Schramberg, DE
