H-Bau Technik

Balkonanschlüsse für maximalen Wärmeschutz

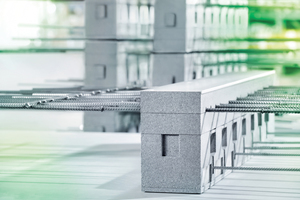

Beim Bau von Balkonen müssen einwirkende Kräfte in ein statisches Gleichgewicht gebracht werden. Zudem werden hohe Anforderungen an wärmegedämmte und luftdichte Fassaden gestellt. Seit vielen Jahren bietet die H-Bau Technik GmbH für diese Herausforderungen entsprechende Lösungen. Mit Isomaxx-Elementen, welche einen deutlich verbesserten Dämmwert vorweisen, bietet das Unternehmen eine Weiterentwicklung der Isopro-Elemente.

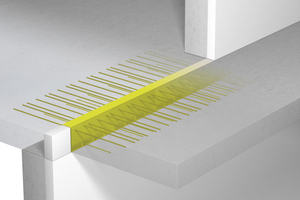

Die Anschlüsse stellen zuverlässig eine kraftschlüssige Verbindung zwischen Außen- und Innenbauteilen aus Beton her. Durch sie werden Betonkonstruktionen statisch sicher mit der Tragkonstruktion verbunden und gleichzeitig Wärmebrücken vermieden. Die eingebauten Zug- und Querkraftstäbe sowie Drucklager tragen Momente und Querkräfte sicher ab. Eine Reduzierung des Wärmeverlusts bei gleichbleibender statischer Tragfähigkeit wird durch diese Eigenschaft erreicht.



Einsatz von hochfestem Edelstahl

Der Bauzulieferer H-Bau Technik aus dem südbadischen Klettgau konnte den Bewehrungsquerschnitt im Bereich der Zugbeanspruchung bei Isomaxx wie auch bei Isopro in der Dämmfuge um rund 36 % reduzieren. Diese Reduzierung gelang durch den Einsatz von hochfestem Edelstahl.

Die Wärmedämmelemente von H-Bau Technik verringern Wärmebrücken und bieten dem Kunden somit zahlreiche Vorteile. Durch die Anwendung von Isopro und Isomaxx werden Bauschäden vermieden, was den Energiebedarf deutlich reduziert und somit eine nachhaltige Lösung in der Baubranche bietet. Die hohe Wärmeleitfähigkeit von Beton und die große Oberfläche angeschlossener Außenbauteile, im Vergleich zum Anbindungsquerschnitt, sorgen bei nicht oder ungenügend gedämmten Verbindungen für einen erheblichen Wärmestrom. Die Folge davon ist die Bildung von Kondensat an kalten Innenoberflächen, was wiederum Schimmelpilzbildung nach sich zieht. Der Einsatz der Isopro und Isomaxx Elementen von H-Bau eliminiert diese Schwachstellen zuverlässig. Die Anforderungen an den Wärmeschutz EnEV und DIN 4108-2 Bbl. 2 werden deutlich übertroffen.



Einbauvorteile durch Gewichtsreduzierung

Durch die Erhöhung der Drucklagerkraft erreichen die Isomaxx-Elemente mit Betondrucklagern signifikant höhere Tragstufen, diese reichen bis zu IM 100. Hieraus resultieren zahlreiche Vorteile. Bei einigen Elementen entfallen die Stahldrucklager und werden durch eine kompaktere Variante aus Spezialbeton ersetzt. Neben einer Gewichtsreduzierung bedeutet dies, dass die eben mit dem Dämmkörper abschließenden Lager erhebliche Einbauvorteile gegenüber der früheren Ausführung bieten. Außerdem wird der Wärmefluss im Stabwerk auf ein Minimum reduziert.

Für die weiterentwickelten Isomaxx-Anschlüsse wurden die bauaufsichtlichen Zulassungen Z-15.7-243 und Z-15.7-244 vom DIBt bereits ergänzt. Verfügbar sind die Elemente generell in den Höhen 160 mm bis 250 mm. Das Drucklager besteht aus Hochleistungsspezialbeton, der Dämmkörper aus Neopor-Polystyrol-Hartschaum.

CONTACT

H-Bau Technik GmbH

Am Güterbahnhof 20

79771 Klettgau-Erzingen/Germany

+49 7742 9215-0
