Vibrating Device of a Concrete Block Production Plant and Method of Determining the Vertical Distance Between the Vibrating Table and the ...
(10) ES3059933
(22) 18.08.2023
(43) 24.03.2026

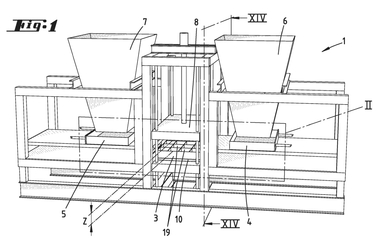

(57) Die Erfindung betrifft eine Messeinrichtung (1) für eine Rüttel-einrichtung (24) einer Betonsteinfertigungs-anlage. Eine solche Rütteleinrichtung (24) weist typischerweise einen Rütteltisch (20) und bezüglich ihrer Längsachsen parallel zueinander und parallel zum Boden angeordnete Prallleisten (22) auf. Die Messeinrichtung (1) weist mindestens eine Messeinheit (2a, 2b) zur Abstandsmessung auf. Die Messeinheit ist oberhalb des Rütteltischs und der Prallleisten angeordnet, wobei die Messeinheit (2a, 2b) mittels einer Führungseinheit der Messeinrichtung orthogonal zu den Prallleisten (22) und parallel zum Boden führbar ist. Erfindungsgemäß ist die Messeinheit (2a, 2b) während eines Führungsvorganges über die Prallleisten (22) und den Rütteltisch (20) nacheinander an vordefinierte Messpositionen und/oder an während des Führungsvorganges ermittelte Messpositionen anfahrbar. Mittels der Messeinheit (2a, 2b) sind die vertikalen Abstände von den Oberseiten der Prallleisten (22) und/oder den Oberseiten des Rütteltischs (20) bis zu Referenz-lagen, welche sich aus den Höhenlagen der Messeinheit (2a, 2b) an den jeweiligen Messpositionen ergeben, bestimmbar sind.
(71) Hess Group GmbH, 57299 Burbach, DE
