Support device for concrete floors

(10) DE 10 2021 122 337 B3

(22) 30.08.2021

(45) 03.11.2022

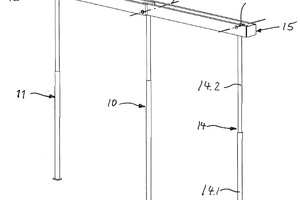

(57) Abstützvorrichtung (1) für Betondecken mit einem ersten Träger (2) und einem zweiten Träger (3), die um eine gemeinsame Schwenkachse (5) miteinander schwenkbar verbunden sind und zwischen einer eingeschwenkten Ruhestellung, in der sie aneinander anliegend angeordnet sind, und einer ausgeschwenkten Abstützstellung, in der sie sich beidseits der Schwenkachse (5) entlang einer Geraden erstrecken, verstellbar sind, mit einer ersten teleskopierbaren Stütze (10), die im Bereich der Schwenkachse (5) am ersten Träger (2) schwenkbar angelenkt ist und relativ zu dem ersten Träger (2) verschwenkbar ist zwischen einer am ersten Träger (2) eingeschwenkten integrierten Ruhestellung und einer rechtwinklig zum ersten Träger (2) ausgeschwenkten Stützstellung, mit einer zweiten teleskopierbaren Stütze (11), die am zweiten Träger (3) im Bereich seines der Schwenkachse (5) gegenüberliegenden Außenendes (12) schwenkbar angelenkt ist und zwischen einer am zweiten Träger (2) eingeschwenkten integrierten Ruhestellung und einer rechtwinklig zum zweiten Träger (2) ausgeschwenkten Stützstellung verstellbar ist, und mit einer dritten teleskopierbaren Stütze (14), die am ersten Träger (2) im Bereich seines der Schwenkachse (5) gegenüberliegenden Außenendes (15) schwenkbar angelenkt ist und zwischen einer am ersten Träger (2) eingeschwenkten integrierten Ruhestellung und einer rechtwinklig zum ersten Träger (2) ausgeschwenkten Stützstellung verstellbar ist.

(73) Redima AG, Zug, CH
