Concrete Paving Stone

(10) DE202025003028U1

(22) 09.10.2024

(43) 04.12.2025

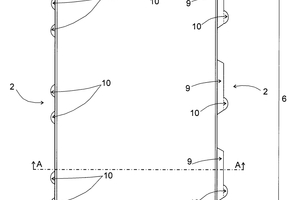

(57) Betonpflasterstein mit einer Oberseite und einer Unterseite und mit im Wesentlichen senkrechten Zähnen an jeder Seitenwand, die mit Zähnen eines benachbarten Betonpflastersteins verzahnen, mit mindestens zwei Schichten oder mit drei Schichten und mindestens einer Aussparung, die an der Unterseite angeordnet ist und die sich von einer Seitenwand zur gegenüberliegenden Seitenwand erstreckt und die parallel zu den beiden anderen Seitenwänden verläuft, wobei die erste Schicht mit gleichbleibender Dicke an der Oberseite als Vorsatzbeton ausgebildet ist und anschließend eine zweite wasserdurchlässige Schicht aus haufwerksporigem Beton vorhanden ist, dadurch gekennzeichnet, dass sich der Betonpflasterstein (1) an mindestens einer Seitenwand (2) nach einem oberen senkrechten Teil (3) unterhalb des Vorsatzbetons (4) im Bereich des haufwerksporigen Betons (5) über eine Schräge (7) zu einem lotrechten unteren Seitenteil (8) vergrößert, so dass mindestens eine Erweiterung ...

(71) Roth, Reiner, 66564 Ottweiler, DE
