Concrete beam of a magnetic levitation train

(10) DE 10 2020 134 832 A1

(22) 23.12.2020

(43) 23.06.2022

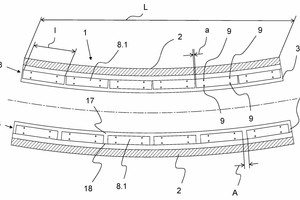

(57) Ein Betonträger (1) einer Magnetschwebebahn umfasst zwei Seitenträger (2), die zumindest abschnittsweise miteinander verbunden sind und einen Fahrweg für die Magnetschwebebahn bilden. Jeder Seitenträger (2) weist zumindest eine Auskragung (3, 4) auf und an der Auskragung (3) ist eine in Längsrichtung des Betonträgers (1) verlaufende Reaktionsschiene (8) des Antriebs der Magnetschwebebahn angeordnet. Die Reaktionsschiene (8) des Seitenträgers (2) ist aus einer Vielzahl aneinandergereihter Reaktionsschienenelemente (8.1) gebildet. Jedes der Reaktionsschienenelemente (8.1) ist geradlinig ausgebildet. Der Betonträger (1) ist für Kurvenabschnitte zumindest um seine Hoch- und/oder Querachse gekrümmt und/ oder um seine Längsachse verwunden und die Reaktionsschiene (8) bildet an dem gekrümmten Betonträger (1) in Hoch- und/oder Querrichtung ein Polygon aus den einzelnen Reaktionsschienenelementen (8.1).

(71) Max Bögl Stiftung & Co. KG, 92369 Sengenthal, DE
