MBK

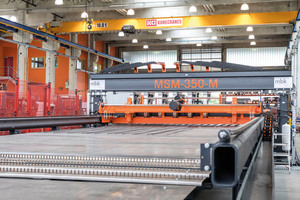

Trendsetter flexible Mattenschweißanlage MSM-M

Die mbk Maschinenbau GmbH, in der Branche als Global-Player und Systemlösungspartner mit hohem Individualisierungsgrad bekannt, überzeugt ihre Kunden seit Firmengründung im Jahr 1961 mit technischen Innovationen und zukunftsorientierten Systemen und verkauft Schweißmaschinen und Anlagen für die Bau- und Betonindustrie in über 60 Länder der Erde.

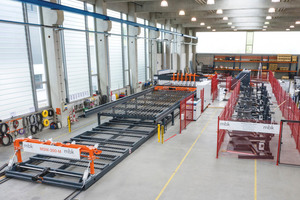

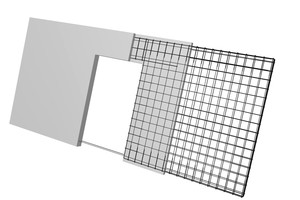

Die automatische Fertigung von CAD-basierten Bewehrungsmatten zur Herstellung von Betonfertigteilen mit Aussparungen für Fenster- und Türöffnungen gewinnen kontinuierlich an Bedeutung. Mbk erkannte diese Tendenz und reagierte darauf mit der flexiblen Mattenschweißanlage MSM-M, die Bewehrungsstahlmatten direkt vom Coil nach individuellen Vorgaben schweißt. Die produzierbare Mattenbreite liegt dabei im Bereich von 400 mm bis max. 4.000 mm, je nach Anforderung. Die Mattenlänge reicht von 1.000 mm bis 14.000 mm, größere Abmessungen sind auf Anfrage möglich. Diese neue Mattenschweißanlage ist derzeit in fünf Größen erhältlich.

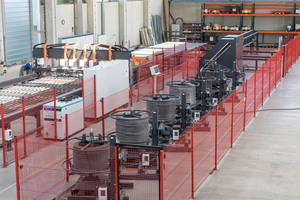

Für die automatische Bestückung der Längs- und Querdrähte zur flexiblen Mattenproduktion vom Coil kommt die neu entwickelte Mehrfach-Rotor-Richt- und Schneideanlage DRA-M zum Einsatz. Die bearbeiteten Drahtdurchmesser liegen im Bereich von 6 mm bis 16 mm, optional auch von 5 mm bis 20 mm.

Zubehörprogramm für die Automatisierung

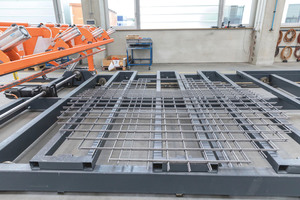

Direkt von der Rotor-Richt- und Schneideanlage DRA-M wird die Längsbewehrung in der angestrebten Mattenposition auf einem verfahrbaren Transporttisch abgelegt. Von dort aus erfolgt dann der vollautomatische Transport und die Übergabe an die Schweißeinheit der Mattenschweißanlage. Das Rastermaß für die Längsbewehrung beträgt 25 mm, für den Abstand ist der jeweilige Bewehrungsstabdurchmesser verantwortlich.

Auch die Querbewehrung wird in den jeweils benötigten Längen in der richtigen Reihenfolge auf einen weiteren Transporttisch – ebenfalls verfahrbar – abgelegt. Die geschnittenen Querstäbe gelangen dann zur Schweißeinheit, wo sie vereinzelt von unten der Längsbewehrung zugeführt werden. Der minimale Abstand der Querdrähte ist bei 50 mm fixiert, optional jedoch auch stufenlos machbar.

Das Zubehörprogramm für die Automatisierung ermöglicht sinnvolle Ergänzungen z. B. hinsichtlich Mattenhandling, Mattenablage für „Stand-alone“-Anlagen oder in nachfolgenden Umlaufanlagen sowie für die Weiterverarbeitung in darauffolgenden Biegestationen.



Unkomplizierter und freier Informationsaustausch

Die stabile Konstruktion und der geringe Wartungsaufwand garantieren effiziente Produktionsprozesse. Ein unkomplizierter und freier Informationsaustausch innerhalb eines Betonfertigteilwerks wird durch die Anbindung an die Unitechnik CAD-CAM-Schnittstelle sichergestellt, LAN- und WLAN-Anbindungen bieten beste Voraussetzungen für schnelle und unkomplizierte Hilfe im Störungsfall sowie einfache und professionelle Produktionsplanung durch den Einsatz diverser Updates. Rund 200 m2/h – das ist die mittlere Produktionsleistung der MSM-M. Diese ist jedoch abhängig von der Mattenbelegung und den Aussparungen. Ein höherer Leistungsdurchsatz ist selbstverständlich auf Anfrage umsetzbar.

Das ist eine der Stärken von mbk – ganz individuell entsprechend der Ist-Situation der Kunden und des Anforderungsprofils moderne, zukunftsfähige Lösungen zu entwickeln und zu verwirklichen. Der professionelle und ausgereifte After-Sales-Service – ein weiterer Unternehmensschwerpunkt – sorgt dafür, dass alle entwickelten und gebauten Maschinen und Anlagen auch weit nach der Inbetriebnahme reibungslos laufen und den Kunden ein komplikationsloser, wirtschaftlicher Workflow im Alltag möglich ist.

CONTACT

mbk Maschinenbau GmbH

Friedrich-List-Str. 19

88353 Kisslegg/Germany

+49 7563 9131-0

www.mbk-kisslegg.de
