ADOLF BLATT

Pflastersteine gegen Stickoxide in Stuttgart eingesetzt

Auf der Fläche des ehemaligen Güterbahnhofs in Bad Cannstatt entsteht derzeit auf 25 Hektar das neue Wohn- und Gewerbegebiet NeckarPark. Das Areal wurde im Jahr 2000 im Zuge der Planungen für eine Bewerbung der Region Stuttgart für die Olympischen Spiele 2012 erworben; es war seinerzeit für die Errichtung des Olympischen Dorfes vorgesehen. Hieraus eröffnete sich dann die neue Perspektive, ein vielfältig genutztes und im Hinblick auf energetische und umweltpolitische Zielsetzungen vorbildliches Stadtquartier mit hoher Lebensqualität zu entwickeln.

Das Energiekonzept für dieses Projekt sieht vor, dass eine möglichst umfangreiche Versorgung mit lokal vorhandenen regenerativen Energieträgern wie Solarenergie, Erdwärme oder Abwasserwärme gewährleistet wird.

Wegweisende Regenwasserbewirtschaftung

Zentraler Bestandteil der Planungen für das Areal ist darüber hinaus eine wegweisende Regenwasserbewirtschaftung. Dipl.-Ing. Alfred Diem vom Ingenieurbüro diem.baker aus Ditzingen schildert die Hintergründe: „Die Vorgabe lautete, mindestens 90 % der Gesamtniederschläge auf dem Gebiet zu halten, um diese zu nutzen oder vor Ort zu verdunsten. Nur ein „Rest- bzw. Notablauf“ von Regenwasser soll aus dem Gebiet erfolgen. Damit soll der natürliche Wasserkreislauf soweit es geht aufrechterhalten und das Erschließungsgebiet vor übermäßigen Hitzeinseln geschützt werden“, so Diem.

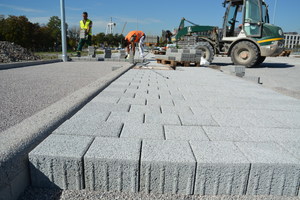

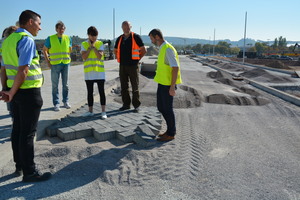

Zur Erfüllung dieser Anforderungen im Zuge der Flächenbefestigung entschieden sich die Planer für zwei Pflastersysteme des Betonwerks Adolf Blatt, Kirchheim am Neckar. Auf den höher belasteten Fahrbahnen kommt das System Cityblock mit dem Format 30 x 20 x 14 cm zum Einsatz, auf den Nebenstraßen und Gehwegen der Stuttgarter Sickerstein im Format 20 x 20 x 10 cm.

Wasserdurchlässige Ausführung des Aufbaus

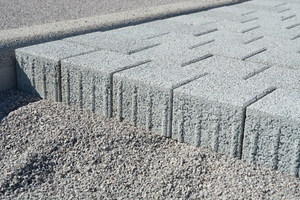

Beim System Cityblock handelt es sich eigentlich um einen ganz normalen Pflasterstein; wasserdurchlässig werden die Fahrbahnen erst durch die spezielle Bauweise. Die Fugen werden 8 mm breit ausgebildet und mit einem 1/3er Hartgesteinsplitt ohne Kalkanteil verfüllt. Für die Bettung wird das gleiche Material in 2/5 mm verwendet. Der auf den Gehwegen eingesetzte Stuttgarter Sickerstein dagegen ist aus haufwerksporigem Beton; Niederschläge versickern hier direkt durch den Stein. In beiden Fällen versickert das Wasser in die Tragschicht, die dann wie ein Regenrückhaltebecken wirkt und dafür sorgt, dass das Wasser erst zeitverzögert weiter in den anstehenden Untergrund versickert. Es gelangt kaum Sickerwasser in den Untergrund, da das Regenwasser als Kapillarwasser gespeichert und durch Verdunstung abgebaut wird. Für den Sickerstein beträgt die Durchlässigkeit dauerhaft mindestens 1,77 x 10 –4 m/s und liegt somit deutlich über dem geforderten Wert. Somit ist gewährleitet, dass es auch bei einem fünfjährigen Niederschlagsereignis mit einer zehnminütigen Regendauer zu keinem oberflächigen Abfluss kommt.

Abbau von Stickoxiden durch Titandioxid

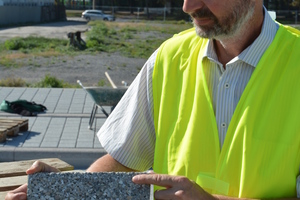

Die zweite Besonderheit der eingesetzten Steine liegt in ihrer Funktion zum Abbau von Stickoxiden. Hierzu Richard Beck, Projektbetreuer aus dem Hause Blatt: „Alle von uns für den NeckarPark produzierten Pflastersteine verfügen in der Vorsatzschicht über den Einsatzstoff Titandioxid. Trifft Licht auf die Pflasterflächen, kommt es sodann zu einer photokatalytischen Reaktion der Steine. In der Umgebungsluft enthaltene Stickoxide werden auf diese Weise abgebaut, wobei sich diese Reaktion beliebig oft wiederholt, da sich das Titandioxid als Katalysator selbst nicht verbraucht.“ Als Zuschlagstoff im Beton kommt hierbei der innovative Betonzusatzstoff Photoment unserer Partner von der Powerment GmbH & Co. KG, Ettlingen, zum Einsatz; unabhängige Berechnungen der Technischen Universität Berlin haben die genannte Wirkung bestätigt. Eine mit diesen speziellen Pflastersteinen befestigte Fläche von der Größe eines Fußballfeldes kann in einer Stunde demnach rund 17 g Stickoxide abbauen.

Des Weiteren bewirkt die photokatalytische Reaktion auch, dass Anhaftungen, wie allgemeine Verschmutzungen oder Moosbewuchs, durch das auftreffende Wasser unterspült und somit erschwert werden. Das wirkt sich nicht nur positiv auf die Optik aus, sondern erspart auch den etwaigen Reinigungsaufwand.

CONTACT

Adolf Blatt GmbH + Co. KG Betonwerke

Am Neckar 1

74366 Kirchheim/Neckar/Germany

+49 7143 8952-0

www.blatt-beton.de
