CAD-Planung von Fertigteildecken mit AutoCAD
Seit mehr als 25 Jahren entwickelt die Idat GmbH CAD-Programme für die Betonfertigteilplanung. Die Basissoftware AutoCAD garantiert hierbei ein Maximum an Innovation, Kompatibilität und Akzeptanz bei den Anwendern. Nachfolgend werden die Softwaremodule für die Planung von Fertigteildecken detailliert beschrieben.
Vom planerischen Standpunkt aus ist die Decke ein scheinbar einfaches Produkt, da hier keine komplizierten und aufwändigen Bauteilgeometrien wie bei der Wand oder bei Fassaden vorkommen. Allerdings sind andere Parameter zu berücksichtigen, die auch eine Decke zu einer durchaus anspruchsvollen Aufgabe für den Planungsingenieur macht.
Wie alle CAD-Module der Idat GmbH ist auch das Deckenmodul vollständig im Gebäudemodell integriert und bedient sich dort, wo es sinnvoll ist, der BIM-Funktionalität. Für die Praxis bedeutet dies, dass Decken direkt in einem vorhandenen Gebäudemodell geplant werden können und mit anderen Gebäudebauteilen interagieren. So wird z.B. bei der Erzeugung eines Deckenfeldes die aktuelle Geschosshöhe aus dem Gebäudemodell ausgelesen und die Decke automatisch in korrekter Höhe platziert.

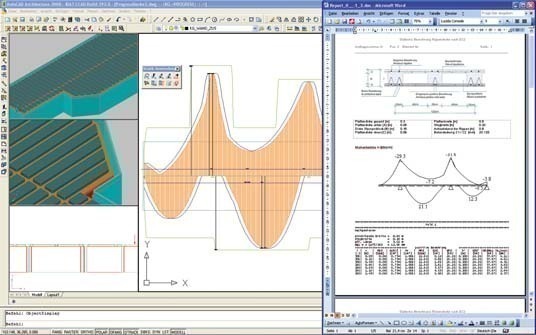

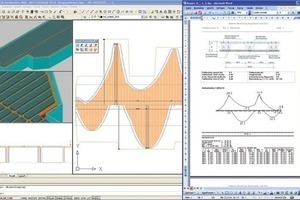

Das Modul bietet die Möglichkeit zur Planung von Massivdecken, Elementdecken, Rippendecken sowie vorgespannten Hohlkörperdecken. Je nach Deckentyp stehen verschiedene Bewehrungsmodule zur Verfügung, die neben der Standardarmierung auch bauseitige Zulagen – wie die obere Lage bei Elementdecken oder die Ringankerbewehrung bei Massiv- und Hohlkörperdecken – abdecken können.
