Kraftschlüssige Verbindung

Unicon® – moderne Fertigteilmontage

 Die kraftschlüssige Verbindung zweier Betonfertig- elemente auf der Baustelle war bislang ein Schwachpunkt in der ansonsten durch werksseitige Vorfertigung zeit- und kostensparenden Fertigteilbauweise. Die Bauteilverbindungen erfolgten beim traditionellen Betonfertigteilbau über einen nassen Betonverguss, die Abbindezeiten mussten eingehalten werden und eine Demontage war gleichbedeutend einem Abbruch.

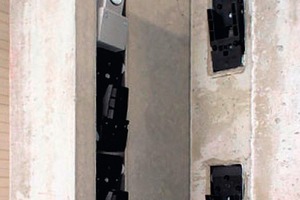

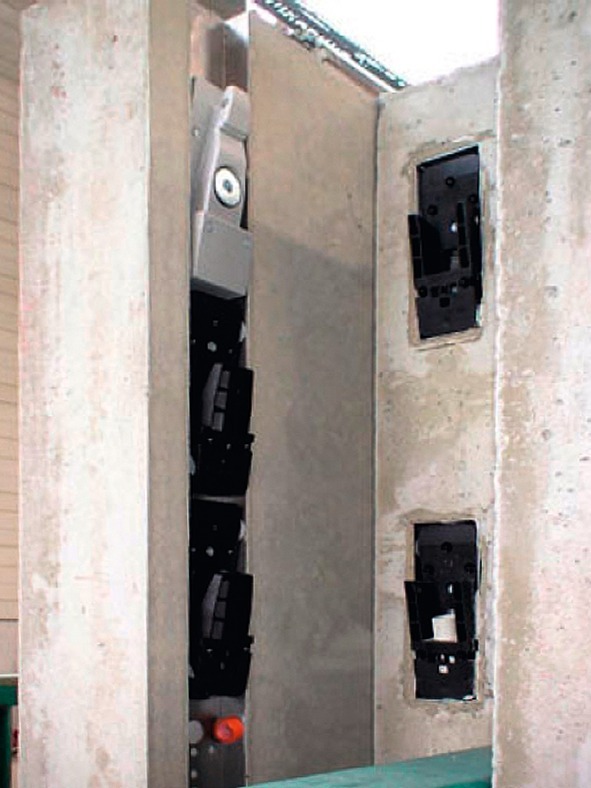

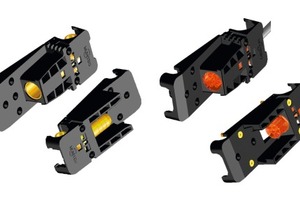

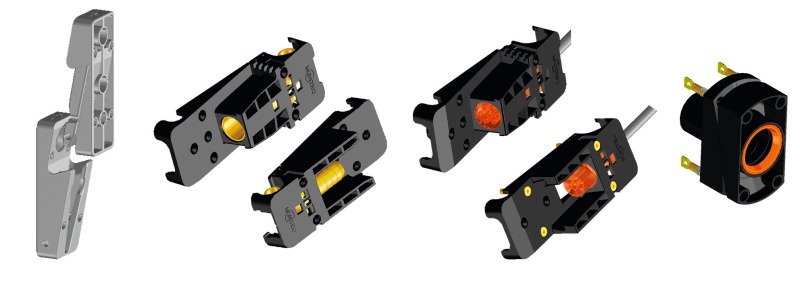

Ganz anders beim neuen Montagesystem Unicon der Firma H-Bau Technik GmbH. Die Verbindung von Betonfertigteilen wird auf der Baustelle lediglich durch das Zusammenstecken der verzinkten Stahlgussverbinder erreicht. Durch integrierte Verstellmöglichkeiten in X-, Y- und Z-Richtung kann es Toleranzen auch nach der Montage bis zu 20 mm ausgleichen. Je nach Ausbildung der Verankerung im Beton und der Betonqualität der Betonfertigteile sind selbst hohe Lasten übertragbar. Durch die Geometrie der Verbinder wird die Eigenlast der Bauteile als Anpresskraft der Teile untereinander genutzt.

Die...
